Как происходит подбор теплообменника по шильдику?

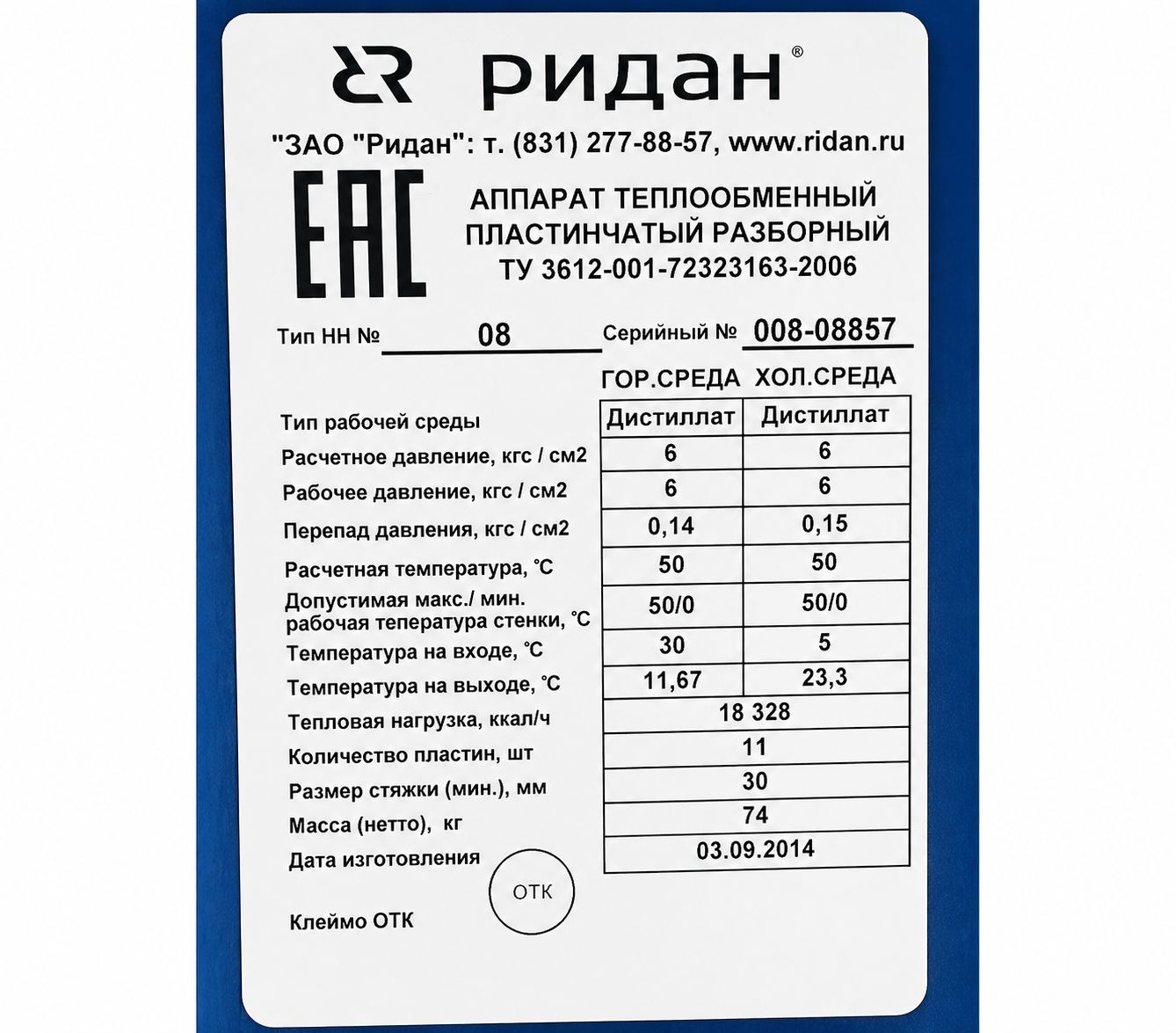

Шильдик – это своеобразный паспорт теплообменника, закрепленный на раме или корпусе аппарата. На нем указывают производителя, модель, серийный номер, год выпуска, рабочее и пробное давление, температурные параметры, площадь теплообмена и другие характеристики. Поэтому перед заказом нового аппарата или комплекта ЗИП важно сделать четкую фотографию таблички, чтобы все обозначения можно было прочитать.

Подбор начинается с идентификации оборудования. Инженер определяет производителя, модель и типоразмер, а затем использует серийный номер или артикул для поиска заводской спецификации.

По данным шильдика можно восстановить конфигурацию старого теплообменника: тип и размер пластин, их количество и материал, схему компоновки каналов, тип и материал уплотнений, присоединительные размеры, расчетные давления и температуры. Эти сведения позволяют определить гидравлические характеристики и корректно воспроизвести рабочие параметры оборудования.

Если оригинальная модель больше не выпускается, инженер сопоставляет ее характеристики с современными решениями и подбирает совместимый аналог. При необходимости рассчитывается новый аппарат с учетом фактических расходов, температур и допустимых потерь давления.

Таким образом, шильдик – это отправная точка точного подбора. Чем лучше читаются модель и серийный номер, тем меньше риск ошибки и тем быстрее можно изготовить теплообменник.
