В статье рассматриваем, какие пластины и уплотнения предлагают ведущие производители теплообменного оборудования – Kelvion и Funke.
Пластины и уплотнения Kelvion

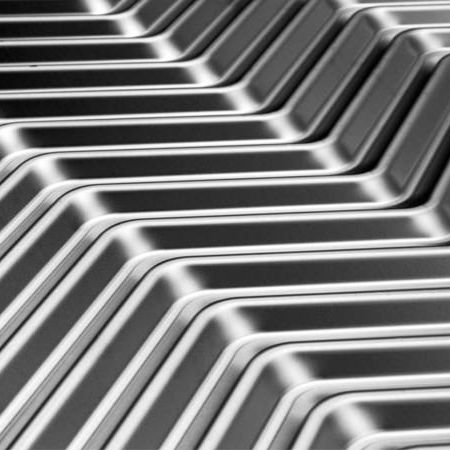

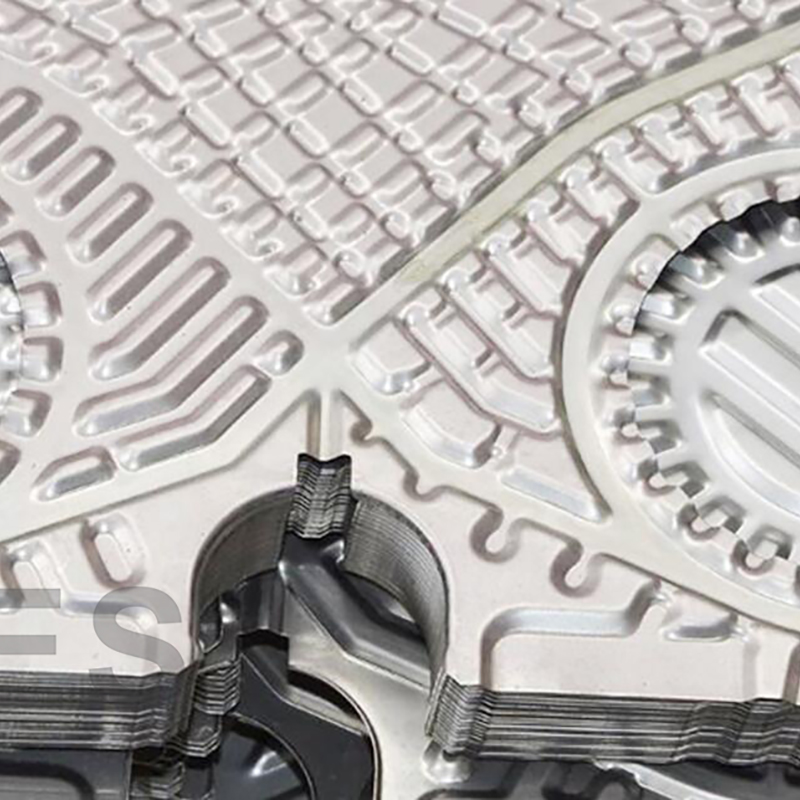

Теплообменные пластины Kelvion – одни из лучших на рынке, поскольку обеспечивают эффективный теплообмен при оптимальных гидравлических потерях. Потребителю доступны варианты для систем с разными характеристиками и теплоносителями. Пластины могут отличаться:
- Типом рифления – шевронное V-образное ("в елочку"), Free Flow
- Ориентацией рисунка – V-рифление может быть вертикальным (V), горизонтальным (Н) или средним (М)
- Высотой (глубиной) гофра – низкий (L), средний (М), высокий (Н)
- Толщиной металла – 0,4; 0,5; 0,6; 0,8 либо 1 мм
- Материалом изготовления – нержавеющая сталь AISI 304, AISI 316L, 254SMO, сплав C276, Nickel201, титан с добавлением палладия и без
Все перечисленные особенности в совокупности влияют на турбулентность потока, потери давления, склонность к загрязнениям, пропускную способность и общую эффективность теплообмена.
Например, пластины модели Kelvion NT 350M, как и все представители линейки NT (New Technology), выполнены в концепции новых технологий, имеют среднюю глубину канала, гарантируют отличную теплопередачу и минимальное падение давления. Они равномерно распределяют потоки и тем самым позволяют увеличивать тепловую мощность, и одновременно уменьшать площади теплообменной поверхности. Материал изготовления, толщина, тип рифления выбираются в зависимости от конкретных требований. Также пластины оснащены уникальной системой самопозиционирования PosLoc, которая предупреждает неправильную сборку. NT – единственная серия, подходящая для всех областей применения.
Пластины Kelvion LWC 100T, равно как и все элементы линейки LWC (Laser Welded Cassette), заслуживают особого внимания. Это сварные кассеты, созданные специально для агрессивных сред, смешение и протечки которых недопустимы. Пара пластин со средней глубиной рифления соединены лазерной сваркой и образуют надежный изолированный канал. Между собой кассеты собираются через гибкие прокладки.
Теплообменные элементы Kelvion FA159 выполнены с рифлением Free Flow, разработанным для жидких теплоносителей с волокнистыми и механическими включениями. Они отличаются большим коэффициентом теплопередачи, формируют широкие каналы (до 12 мм), подходят для сложных промышленных применений.

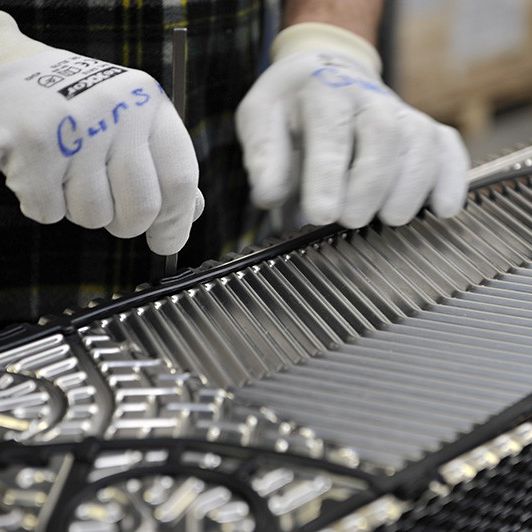

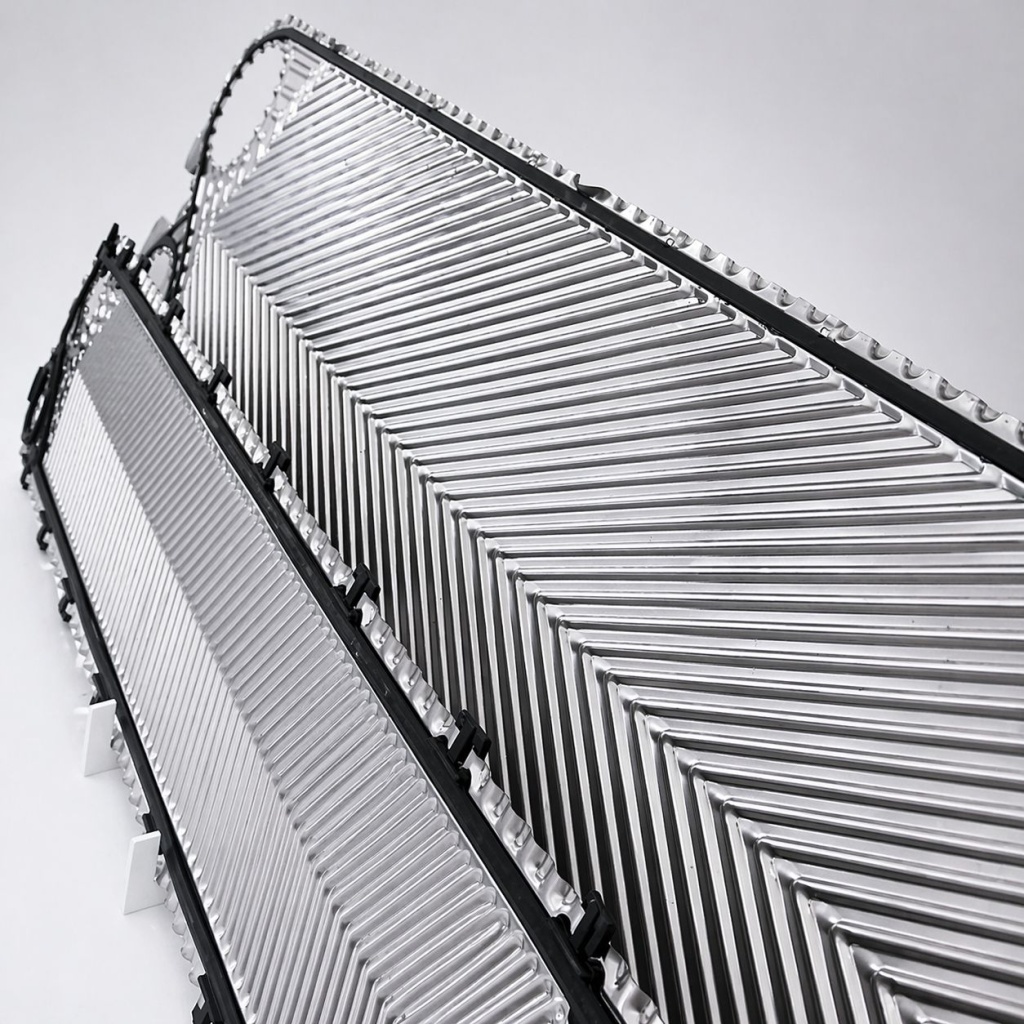

Уплотнения Kelvion представлены вариантами из каучуковых материалов для разных сред и температурных условий:
- NBR – до 100 °С; подходит для масляных жидкостей
- EPDM – до 160 °С; работает с водой без примесей, этиленгликолем, низкотемпературным паром
- FKM (Viton) – термостойкий вариант, подходит для условий до 200 °С; устойчив к агрессивным средам
Уплотнения выполнены в концепции PosLoc. Прокладки одного типоразмера изготавливаются из разных материалов. Например, уплотнение для теплообменника Kelvion NX100X, может быть из EPDM, NBR или Viton.
Пластины и уплотнения Funke

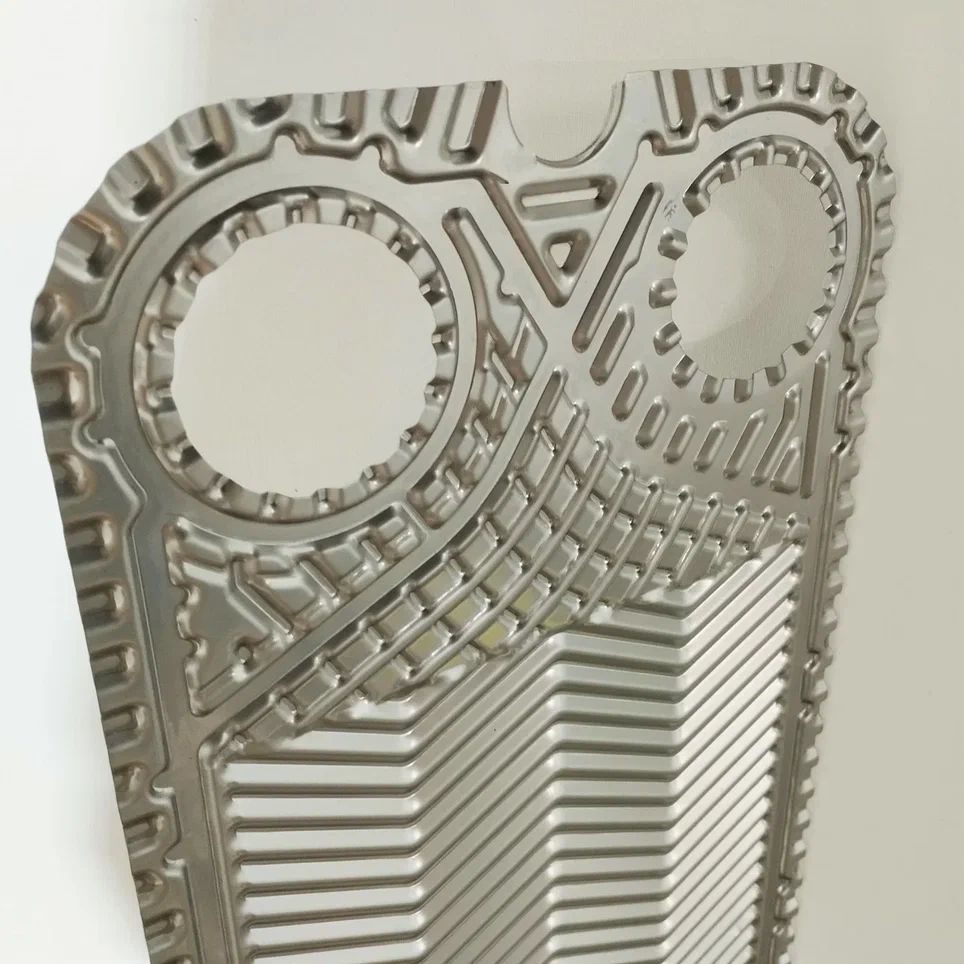

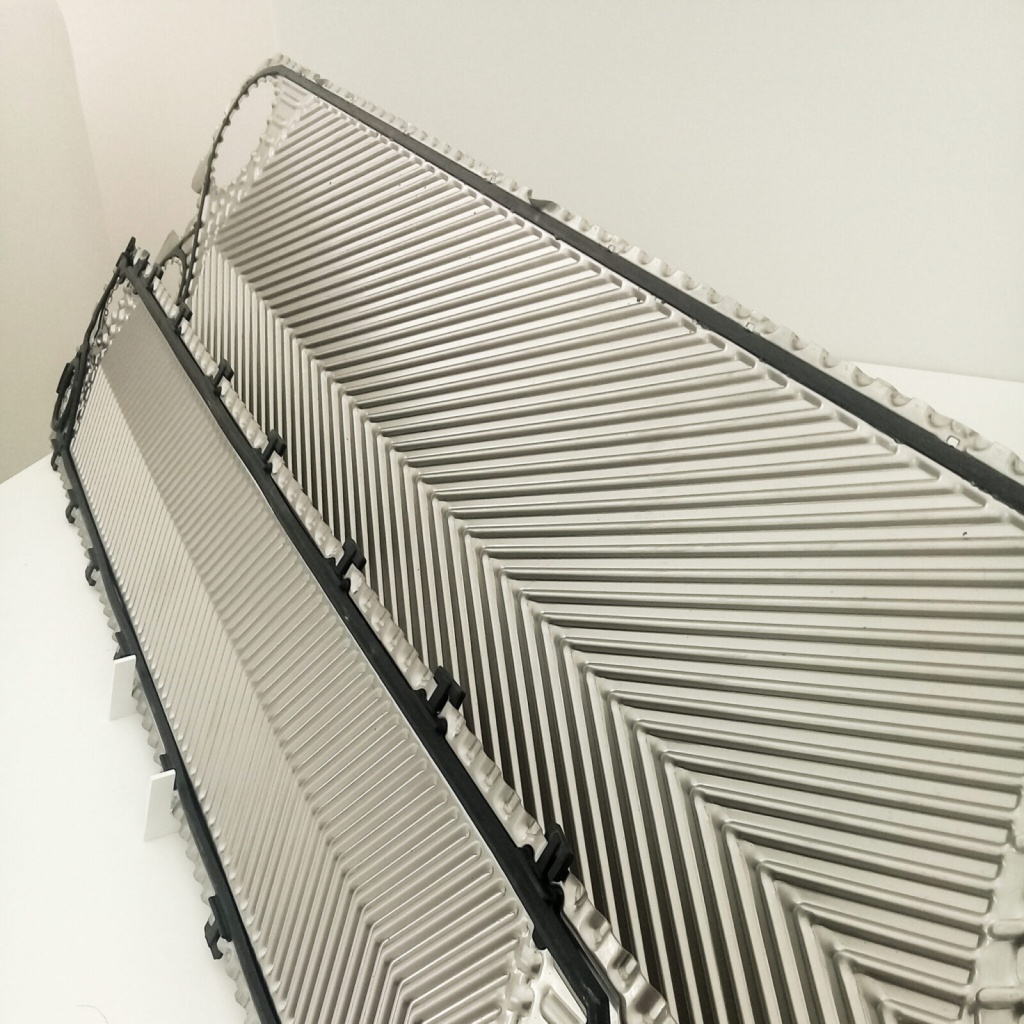

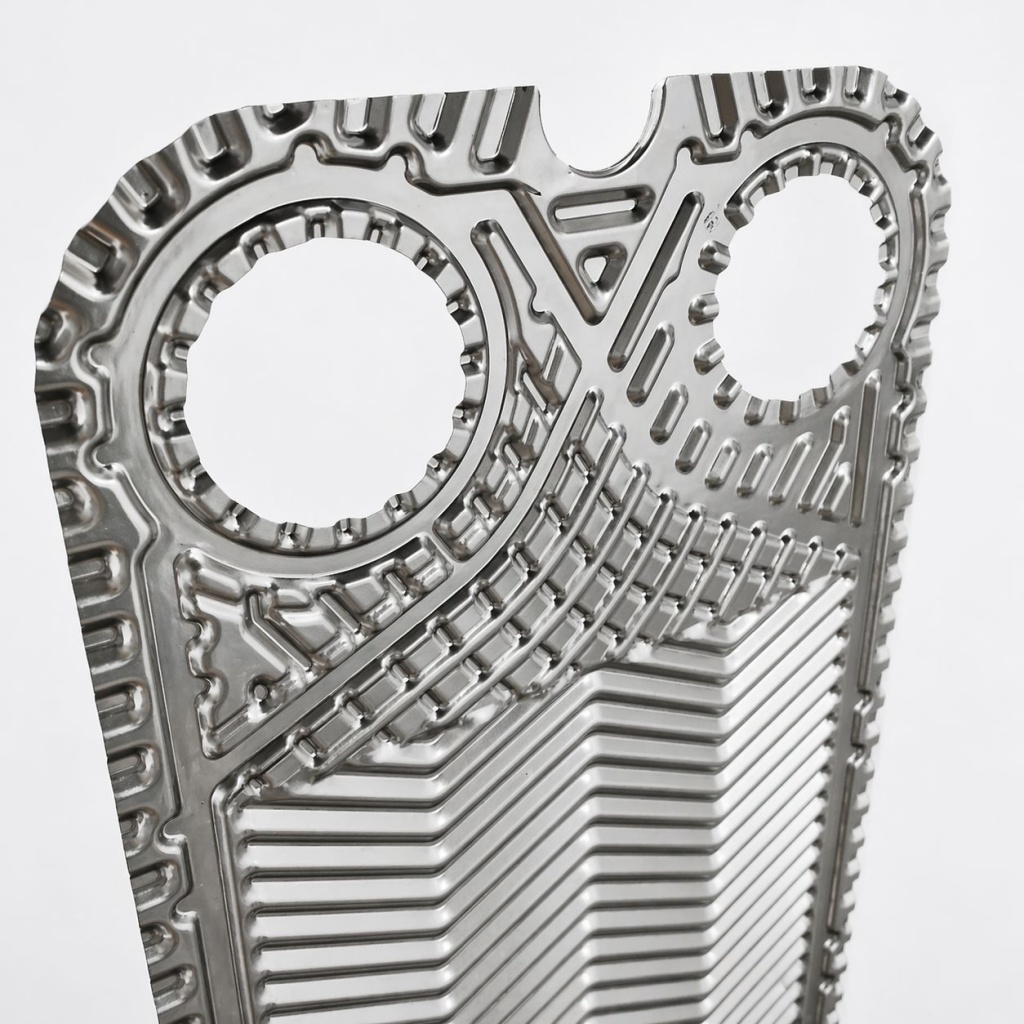

Пластины Funke занимают не менее значимые позиции в нише теплообменных технологий. Компания предлагает как стандартные решения, так и варианты для неоднородных теплоносителей и химически агрессивных сред. Некоторые из них в определенной степени пересекаются с предложениями Kelvion или других производителей. Но продукция немецкого разработчика имеет и собственные фирменные особенности.
Линейка теплообменных пластин представлена следующими исполнениями:
- стандартным – для теплообменников серии FP, например, пластины Funke FP 50
- С двойной пластиной (2x0,35 мм) – для аппаратов повышенной надежности FPDW
- Полусварные кассеты – для теплообменников FPG, работающих с химически агрессивными средами
- Ширококанальные Free Flow – для оборудования FPSF, предназначенного для работы с жидкостями, имеющими значительные примеси
Главная особенность пластин Funke состоит в разработанной системе Off-Set – особенном профиле пластинчатых элементов. То есть наряду с комбинированием разных типов рельефа, компания предложила изделия нестандартного синусоидального профиля. С его помощью можно создавать каналы как с симметричной, так и асимметричной структурой. Система Off-Set позволяет производить более экономичные и компактные аппараты, по сравнению со стандартными исполнениями, поскольку площадь теплообмена при одинаковом расходе сокращается примерно на 17 %. Такое решение реализовано в пластинах для теплообменника Funke ТПР 14-15.
Помимо разных типов и профиля рельефа, теплообменные элементы Funke различаются углом наклона гофр по отношению к горизонтальной плоскости. По этому критерию они делятся на "жесткие" и "мягкие". Первым характерен наклон под острым углом, вторым – под тупым. "Мягкие" пластины обеспечивают низкие потери давления, "жесткие" более мощные, но и гидравлическое сопротивление у них больше.
Как правило, для изготовления пластинчатых элементов Funke, применяется нержавеющая сталь AISI 316L. По сравнению с AISI 304, она надежнее, устойчивее к коррозии и воздействию хлоридов. Вариант AISI 304 используется для экономичных решений при условии некритичных сред. Помимо этого, пластины могут изготавливаться из:
- AISI 904L – нержавеющая сталь с повышенным содержанием никеля; обеспечивает защиту от коррозионного растрескивания; подходит для теплоносителей с небольшим процентом хлоридов и кислот
- 254 SMO – аустенитный сплав нержавеющей стали, отличается высоким содержанием молибдена; устойчив к воздействию кислот и хлоридов; не поддается общей, точечной и щелевой коррозии
- Hastelloy – подходит для работы даже с концентрированной серной кислотой
- Титан-палладий – применяется в случае большого содержания хлоридов и высоких температур
Все теплообменные пластины выполняются с двойным уплотнением с кантом утечки в месте проходных отверстий. Это предупреждает смешение теплоносителей при возникновении протечек. Уплотняющие прокладки крепятся как с помощью клипс, так и на клее. Первый вариант наиболее практичен и встречается гораздо чаще.
Уплотнения Funke изготавливаются из традиционных каучуковых материалов: NBR для водных и жирных сред, EPDM для химических веществ, без включения масел и жира, Viton для широкого круга теплоносителей, содержащих химические соединения, растительные масла и пр.
Каждый теплообменник комплектуется пластинами и уплотнениями с учетом особенностей эксплуатации.
