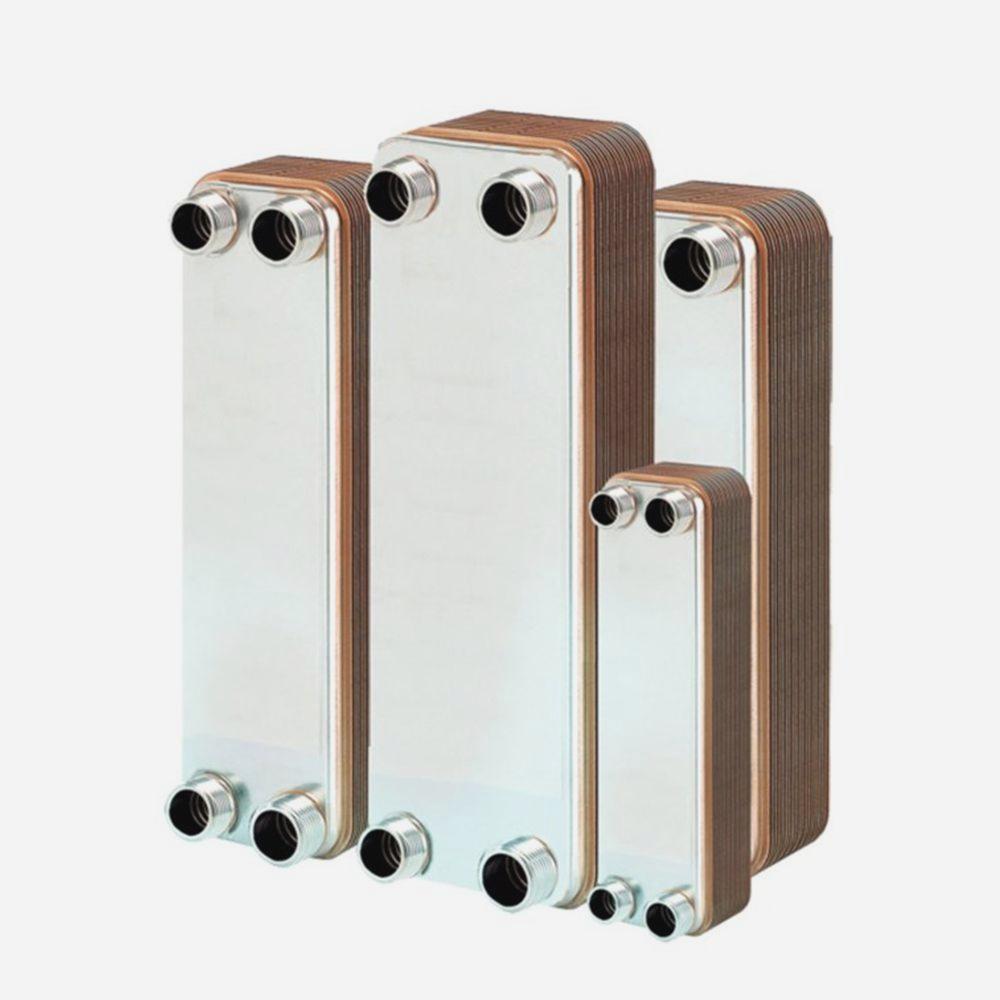

Паяные пластинчатые теплообменники

Паяные пластинчатые теплообменники – это неразборные теплообменные аппараты, имеющие широкое практическое применение. Они устанавливаются в системах отопления, вентиляции, ГВС, холодоснабжения, являются частью оснащения тепловых узлов и инженерных установок: компрессоров, чиллеров, тепловых насосов и пр.

В чем преимущество паяной конструкции

Неразборные пластинчатые теплообменники представляют собой прочный, жесткий блок с определенным количеством присоединительных патрубков для входа и выхода сред: греющей и нагреваемой. Как и в разборном исполнении, основные рабочие элементы в таком устройстве – это теплообменные штампованные пластины, преимущественно из нержавеющей стали. Они бывают разных типоразмеров, могут иметь различные типы рифлений, что напрямую влияет на характер движения теплоносителя. Металлические пластины объединяют в единый герметичный объем, путем медного или никелевого припоя, тем самым образуя систему изолированных каналов для пропуска двух теплоносителей.

Ввиду неразъемной конструкции, паяные теплообменники имеют важные преимущества:

• Расширенный диапазон рабочих температур и давлений – стандартно температура среды может достигать +200 °С, в специсполнении +225 °С, предельное давление может быть, соответственно, 45 и 49 бар
• Повышенная компактность и малый вес – компоновка теплообменного блока включает только пластины и в отличие от разборного варианта, не имеет дополнительной рамной конструкции
• Расширенный перечень рабочих сред – использование металлических компонентов позволяет работать не только с водой, но и с хладагентами, техническими маслами, спиртосодержащими и гликолевыми растворами

Паяные аппараты также обладают высоким КПД, что делает их одним из лучших решений для теплообмена. Более того, при создании моделей для различных эксплуатационных условий, предлагаются варианты с компоновкой пластинами одного или одновременно нескольких типов. В одних случаях это позволяет повысить турбулентность потока, для достижения эффекта самоочистки, в других – уменьшить падение давления или решить другие задачи.

Оригинальные паяные теплообменники в нашем каталоге

В каталоге можно выбрать модели:

• Для работы с водой, гликолем, паром, фреоном, другими средами
• В конструкциях с разными схемами движения теплоносителей – двухконтурной, одно- и двухходовой
• Для использования в качестве подогревателя, испарителя, конденсатора, охладителя
• В широком диапазоне тепловой производительности, давлений и рабочих температур

Используя соответствующие фильтры, можно быстро найти теплообменник определенного производителя для конкретного применения: бассейна, инженерной системы, судового или промышленного использования.
