Пластины — критически важный элемент теплообменников, требующий регулярного обслуживания. Выход из строя даже одной пластины может привести к остановке производства. Для корректного подбора необходимо учитывать параметры теплообменника и характеристики пластин. Ниже представлена структурированная информация для профессионалов.
Ключевые параметры выбора пластин
Материал
Определяет устойчивость к средам и температуре. Основные сплавы:
| Материал | Характеристики | Область применения |
| AISI 304 | Нержавеющая сталь, стойкость до 130°C | Пищевая промышленность, ЖКХ |
| AISI 316 | Нержавеющая сталь с молибденом | Неагрессивные среды |
| Titan | Устойчивость к кислотам и щелочам | Химические производства |
| SMO 254 | Высоколегированная сталь, устойчивость к агрессивным веществам | Агрессивные среды, включая морскую воду |
Толщина
Влияет на прочность и область применения:
- 0.4–0.5 мм: Нагрев в системах отопления, водоснабжение (котельные, жилые здания)
- 0.6–1.0 мм: Промышленные предприятия с высокими нагрузками

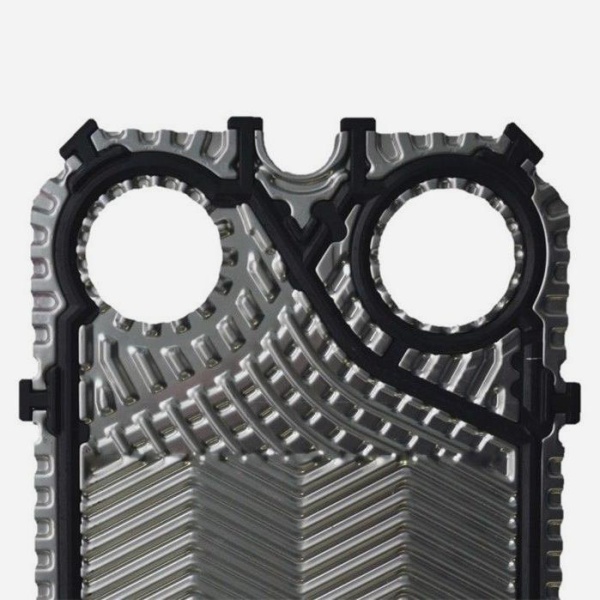

Профиль (тип рифления)
Определяет теплопередачу и гидравлическое сопротивление:
| Тип профиля | Угол изгиба | Характеристики |
| Жесткий | 30° | Высокая турбулизация → ↑ теплообмен, но ↓ напор |
| Мягкий | 60° | Сниженная турбулизация → ↓ теплообмен, но ↑ напор |
Таблица обозначений профилей у брендов:
| Бренд | Мягкий профиль | Жесткий профиль |
| Ридан | TL | TK |
| Sondex | TL | TK |
| Funke | L, K | G, H |
| Alfa Laval | V | H |
| Gea (Kelvion) | V | H |
| Теплотекс АПВ | L | H |
Компоновка
Типы пластин по конфигурации портов:
- Проточные (код 1234): 4 открытых порта для циркуляции среды
- Глухие (код 0000): Защита прижимной плиты от контакта с водой
- Поворотные (код 1200): Заглушены 3-й и 4-й порты

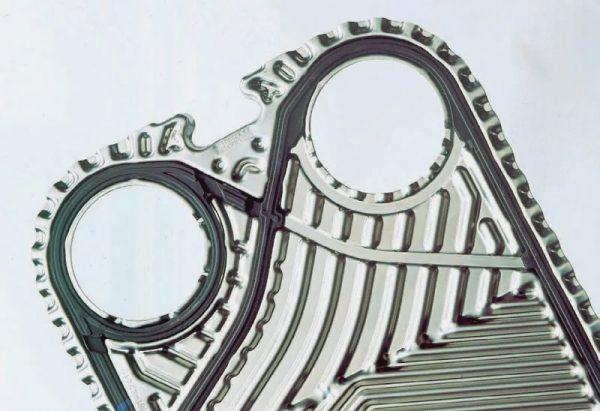

Особенности сборки теплообменника
-
Маркировка пластин:
- L (левая): Открыты левые порты при взгляде со стороны прокладки
- R (правая): Открыты правые порты (зеркальное отражение L)
- Правило сборки: Пластины L и R чередуются для формирования каналов

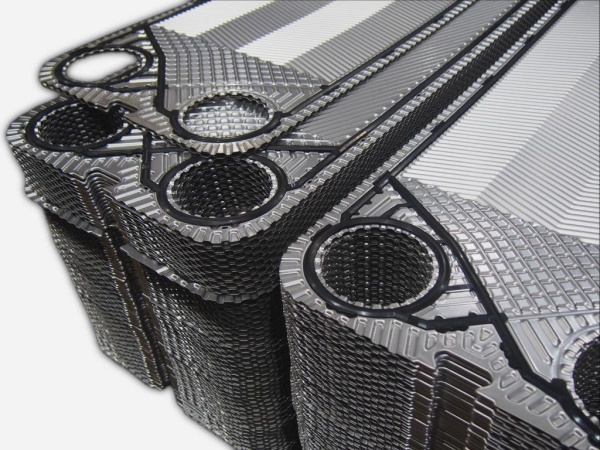

Технология производства
Пластины изготавливаются методом холодной штамповки из тонколистовой стали. Несмотря на малую толщину (0.4–1 мм), они обладают высокой жесткостью благодаря рифлению.
Для минимизации рисков простоев важно корректно подбирать пластины по материалу, толщине, профилю и компоновке. При затруднениях в выборе рекомендуется обратиться к специалистам для подбора оптимальной модели или альтернативных решений.
