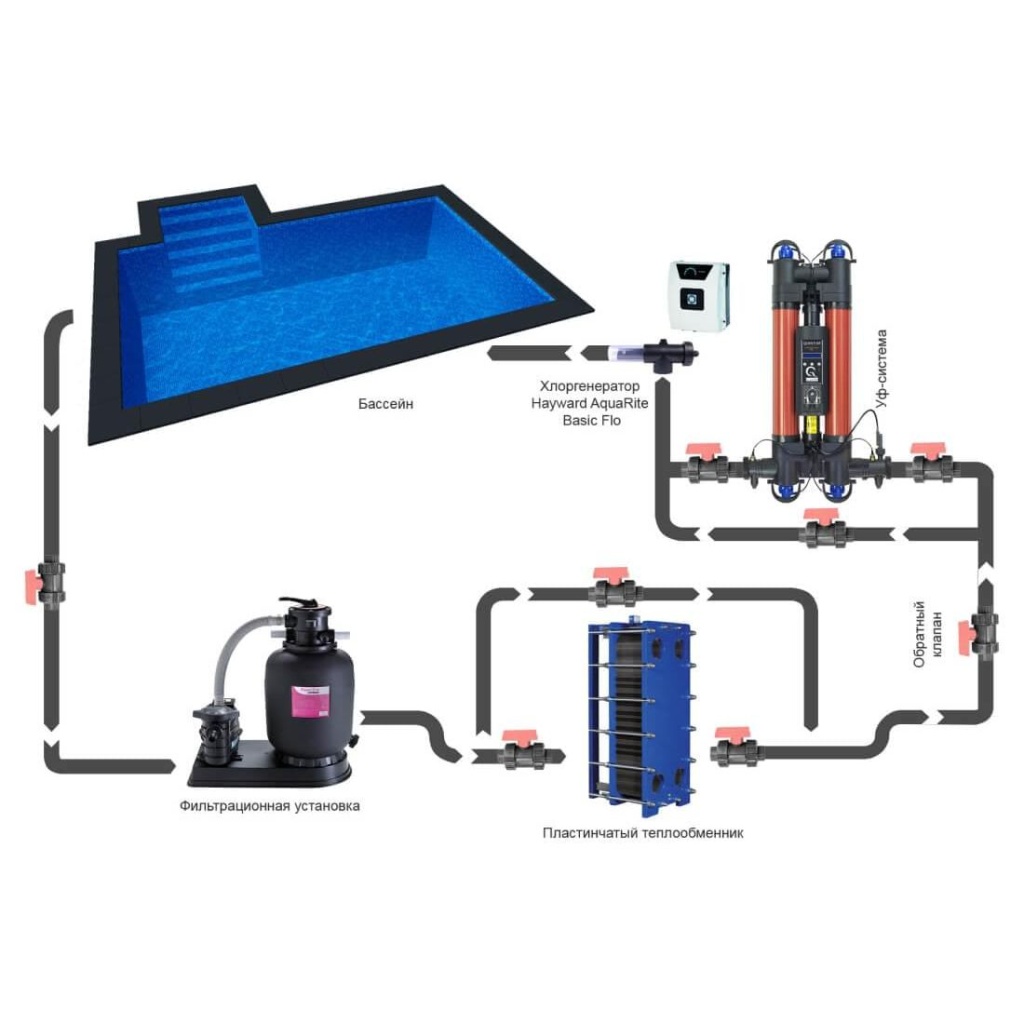

Теплообменник для бассейна предназначен для передачи тепловой энергии от внешнего источника – котла, теплонасоса либо солнечной установки – к воде искусственного водоема. Как правило, аппарат подключается через отдельный гидравлический контур с собственным циркуляционным насосом. Такая схема обеспечивает автономную работу систем, позволяет поддерживать разный расход и температурный режим.
В статье рассматриваем основные виды, технические особенности, используемые материалы и критерии подбора теплообменников для бассейнов.
Основные виды и технические особенности
Теплообменники, применяемые в системах подогрева бассейнов, отличаются конструкцией и техническими характеристикам. Чаще всего устанавливают следующие виды аппаратов:
- Змеевиковые (спиральные)

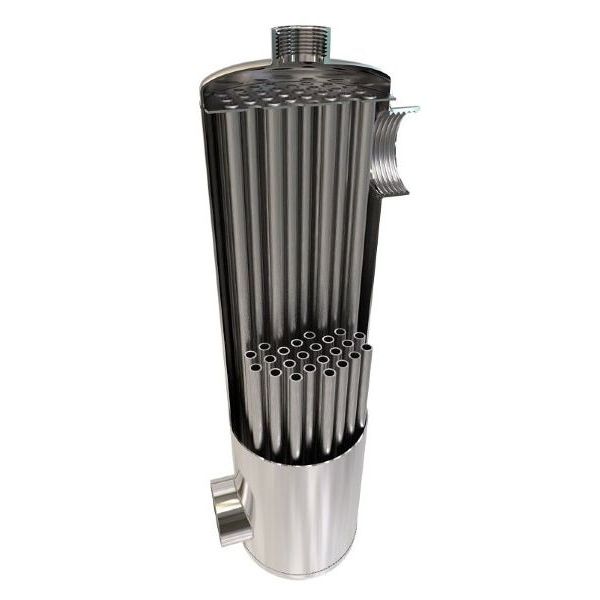

- Кожухотрубные

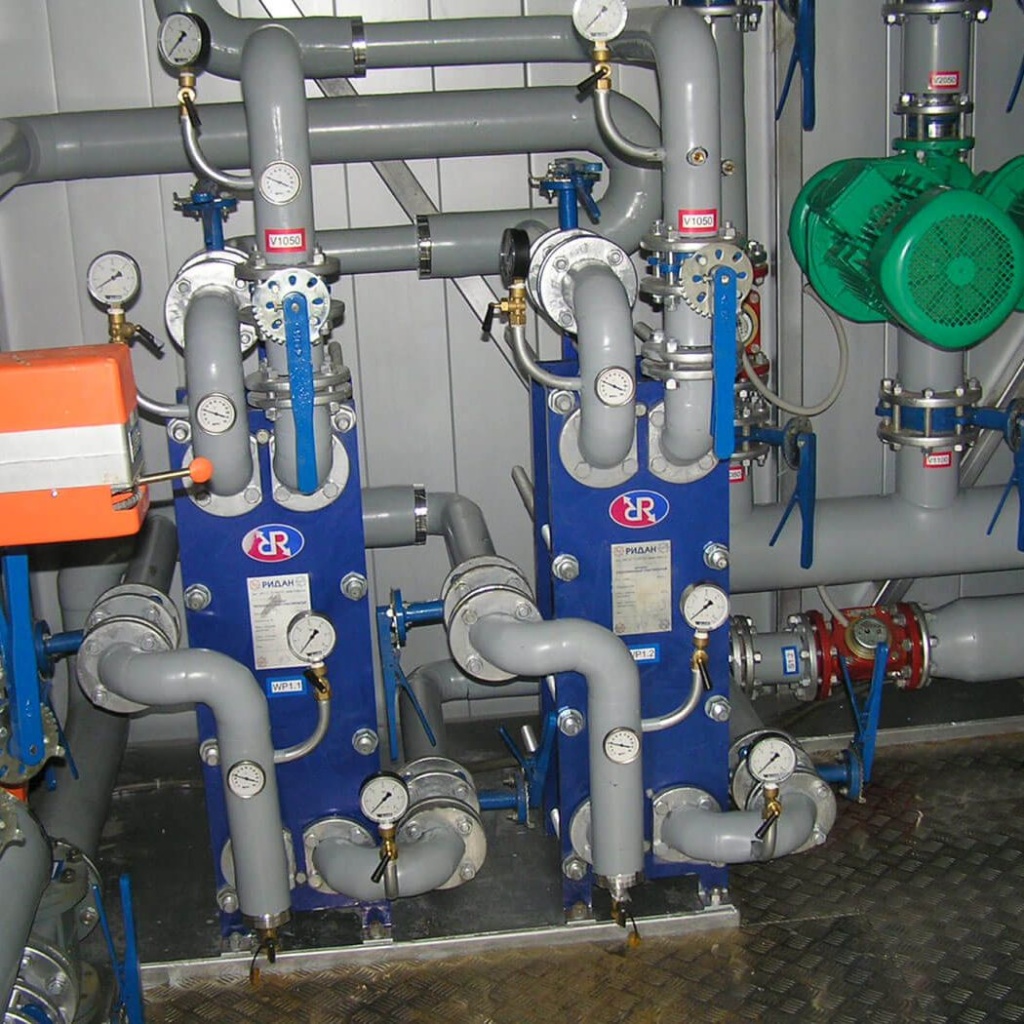

- Разборные пластинчатые
Преимущества: относительно простая конструкция, устойчивость к загрязнениям, низкая цена.
Недостатки: меньший коэффициент теплопередачи по сравнению с параметрами аппаратов других типов, громоздкость при большой мощности, сложность очистки.
Преимущества: высокая механическая прочность, стойкость к гидроударам, возможность работы с высоким давлением.
Недостатки: большие габариты, сравнительно низкая эффективность при малых объемах, ограниченная ремонтопригодность.
Преимущества: высокая эффективность теплопередачи, компактные размеры, возможность разборки и очистки.
Недостатки: чувствительность к загрязнению и жесткой воде, необходимость фильтрации воды на входе.
По сравнению с промышленными или отопительными аналогами, теплообменники для бассейнов имеют следующие особенности:
- Повышенные требования к коррозионной стойкости из-за контакта с хлорированной или морской водой
- Низкий перепад давления, обеспечивающий стабильную циркуляцию воды
- Расчет на сравнительно низкий температурный режим, как правило, до 28–30 °C
- Увеличенная площадь теплообмена при одновременно компактных размерах, для возможности быстрого нагрева больших объемов воды
Выбор конкретного вида теплообменника должен учитывать как особенности конструкции, так и соответствие эксплуатационным требованиям плавательного бассейна.
Материалы теплообменных элементов
Материал, применяемый для производства теплообменника, влияет на его долговечность и устойчивость к химическим воздействиям. Применительно к бассейнам, в основном используют нержавеющую сталь и титан.
Нержавеющая сталь (AISI 316L, AISI 304)
Наиболее распространенный металл в изготовлении теплообменных элементов. Марка AISI 316L содержит молибден, благодаря чему повышается стойкость к хлорсодержащей среде. Поэтому такой вариант предпочтителен для бассейнов с хлорированной водой. AISI 304 допустима только в системах с минимальным содержанием агрессивных компонентов.
Рекомендация: для стандартных частных бассейнов с умеренной концентрацией хлора, хорошо использовать аппараты с пластинами/трубками/спиралью из нержавеющей стали AISI 316L, такие как Pahlen Aqua-Mex AM-70 – спиральный теплообменник в высокопрочном корпусе из ABS-пластика тепловой мощностью 70 кВт.
Титан
Максимально устойчив к агрессивным химическим средам, в том числе к морской воде, щелочам, хлорсодержащим средам, кислотам и пр. Имеет практически неограниченный срок службы при соблюдении условий эксплуатации.
Рекомендация: модели с теплообменными элементами из титана идеальны для коммерческих объектов, морских бассейнов и солевых систем. Пример такого решения – теплообменник Pahlen 75 кВт Hi-Temp с титановой спиралью в корпусе из термостойкого пластика.
Критерии подбора теплообменника для бассейна
Выбор модели должен учитывать совокупность технических и эксплуатационных параметров, определяющих эффективность и совместимость аппарата с системой.

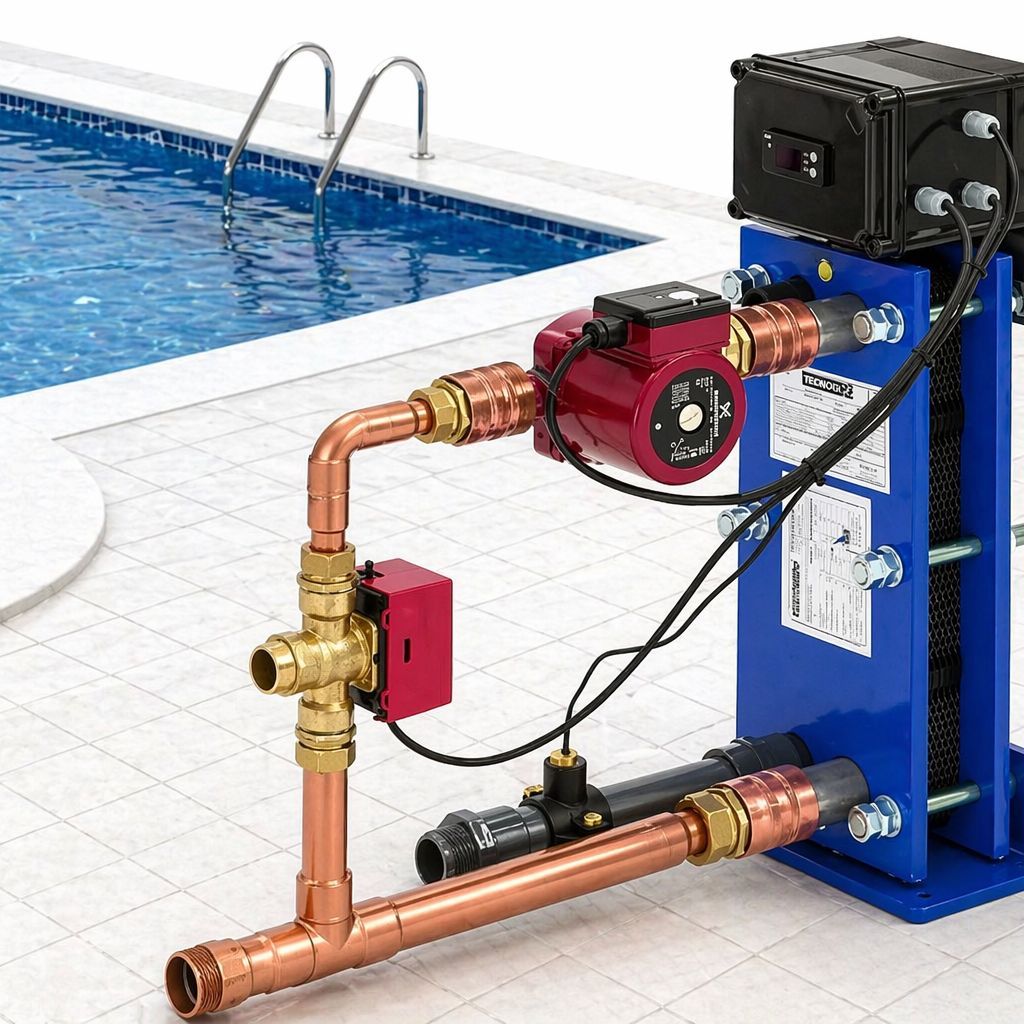

Мощность теплообменника
Расчетная мощность зависит от объема бассейна, желаемой скорости нагрева и температуры теплоносителя. Приблизительное эмпирическое соотношение – 1–1,2 кВт тепловой мощности на 1 м³ воды – используется многими производителями и проектировщиками. Оно справедливо для нагрева воды с 10–12 °C до 26–28 °C, в течение 12–24 часов, при температуре теплоносителя около 70–80 °C. Для ускоренного нагрева или работы в холодное время года, коэффициент увеличивают. Также важно учитывать потери тепла на испарение и теплоотдачу.
Температура и тип теплоносителя
Теплообменник должен быть совместим с температурным режимом источника тепла: котла, теплового насоса или солнечного коллектора. При работе с низкотемпературными системами (тепловые насосы), требуется устройство с увеличенной площадью теплообмена и высокой эффективностью.
Материал исполнения
Подбирается в зависимости от химического состава воды. При наличии хлора или соли в воде, крайне не рекомендуется аппарат с элементами из стали без соответствующей стойкости. Титан – универсальный, но более затратный вариант.
Пропускная способность
Теплообменник должен обеспечивать заданный расход воды без избыточного гидравлического сопротивления. Несоответствие приведет к снижению эффективности всей системы циркуляции и перегрузке насосов.
Способ установки и подключения
Нужно учитывать тип присоединений, размеры, совместимость с существующей гидравлической схемой. Также важны условия обслуживания. Хорошо, когда есть доступ к внутренним элементам, для профилактики и очистки.
Помимо этого, предпочтение следует отдавать аппаратам известных производителей, имеющих многолетний положительный опыт в сфере теплообмена, особенно при специализации в области обустройства бассейнов. Например, теплообменники таких брендов, как "Акватехника" (Россия), AstralPool (Испания), Elecro (Великобритания), Dinotec (Германия) относятся к одним из лучших на рынке. Аппараты надежны, выполнены из качественных материалов на основе передовых технологий.
