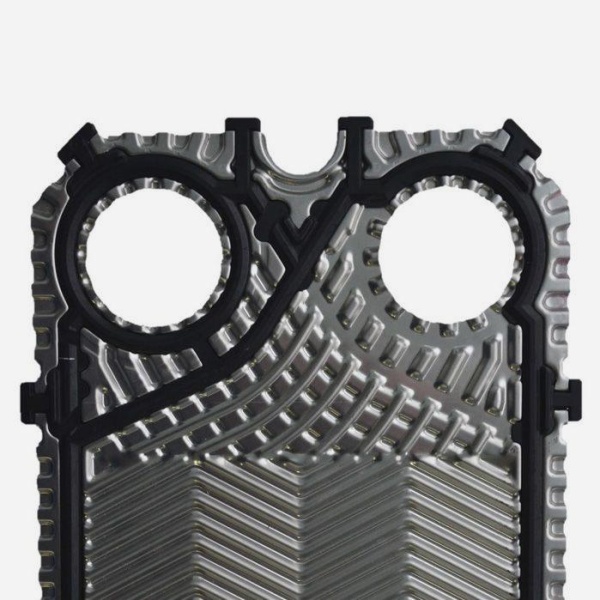

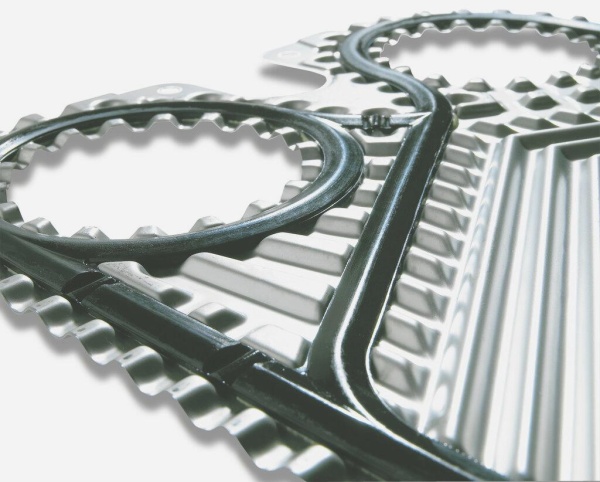

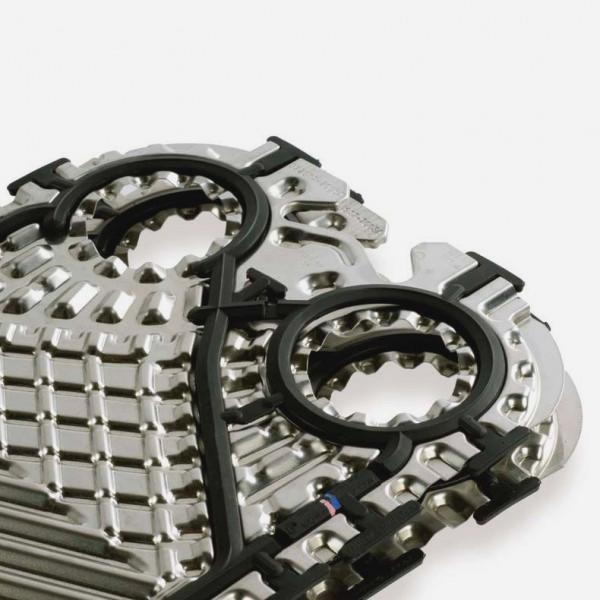

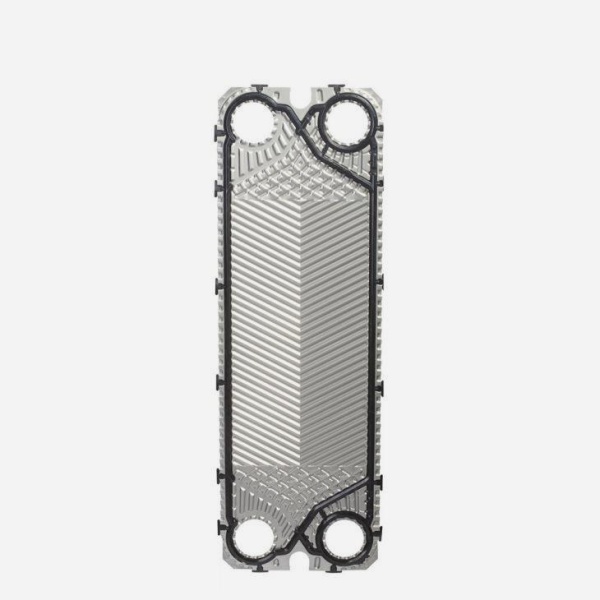

Уплотнения (прокладки) — ключевой элемент пластинчатых разборных теплообменников (ПТО). Они изолируют смежные каналы, направляют потоки рабочих сред и предотвращают утечки. Конструктивно представляют собой цельнолитые каучуковые элементы, закрепленные в пазах пластин с помощью:
- Клея (устаревший метод, требующий трудоемкого демонтажа)
- Клипс (современный вариант, упрощающий сборку и обслуживание)
Средний срок службы — 3–5 лет, но сокращается при:
- Превышении температурного режима
- Резких перепадах давления
- Контакте с агрессивными средами
- Частой разборке оборудования
Материалы уплотнений
Выбор материала зависит от условий эксплуатации. Основные варианты:
| Материал | Макс. температура | Устойчивость к средам | Применение |
| EPDM | 150–160°C | Вода, пар, гликоль, слабые кислоты | ЖКХ, административные здания |
| NBR (Nitril) | 140°C | Масла, щелочи, нефтепродукты | Промышленность, химические процессы |
| FKM (Viton) | 200°C | Кислоты, растворители, агрессивные среды | Химическая и нефтехимическая отрасли |
Примечание:
- EPDM не совместим с маслами и щелочами
- NBR не подходит для окислителей и озона
- Viton устойчив к большинству химических веществ, кроме ацетона и аммиака
Способы крепления уплотнений
| Метод | Преимущества | Недостатки |
| Клеевой | Низкая стоимость | Трудоемкий демонтаж, риск повреждения пластин |
| Клипсовый | Быстрая сборка/разборка, замена отдельных клипс без разгерметизации | Выше стоимость комплектации |
Особенности клипсового крепления (Clip-on/Snap-on):
- Клипсы фиксируются отдельно от прокладки
- Повреждение одной клипсы не нарушает герметичность
- Clip-on — стандарт для современных ПТО, Snap-on — редко используется в устаревших моделях
Рекомендуемые бренды
Ведущие производители уплотнений для ПТО:
- Alfa Laval
- Danfoss
- SWEP
- FUNKE
- Ridan
- Теплотекс АПВ
- Astera
Для корректной работы теплообменника выбирайте уплотнения с учетом температурного режима, химической совместимости и способа крепления. Клипсовый метод предпочтителен для частого обслуживания, а Viton — оптимален для агрессивных сред. При затруднениях обратитесь к специалистам для подбора совместимых решений.
