Компрессорное оборудование

Компрессорное оборудование имеет огромное практическое применение в промышленности, инженерных системах и отдельных установках. Компрессоры могут различаться принципом действия, конструкцией, способом монтажа, производительностью и другими аспектами. Несмотря на это, все они решают одинаковую задачу – циклично повышают давление газа и перемещают его в систему. Компрессоры работают с разными газовыми средами: углеводородами, химически активными и инертными газами.

Типы компрессорного оборудования

В зависимости от принципа действия компрессоры делятся на две большие группы:

• объемные
• динамические

Оборудование объемного типа востребовано в большей степени ввиду высокого КПД и широчайшей области применения. Принцип действия таких машин основан на сжатии газа, при попеременном заполнении рабочей камеры и вытеснении газовой среды в систему. Механическая основа компрессора определяет метод генерации сжатого газа, в связи с чем различают поршневые, винтовые, спиральные, мембранные, шестеренчатые и другие виды устройств. Наибольшее распространение получило оборудование первых трех видов.

Динамические компрессоры сжимают газ за счет вращающегося ротора с лопатками. Газовый поток движется с ускорением, при перемещении по межлопаточным каналам. При увеличении скорости, повышается кинетическая энергия частиц рабочей среды, а значит, увеличивается давление. Выделяют три вида динамических компрессорных машин: осевые, струйные и радиальные (центробежные).

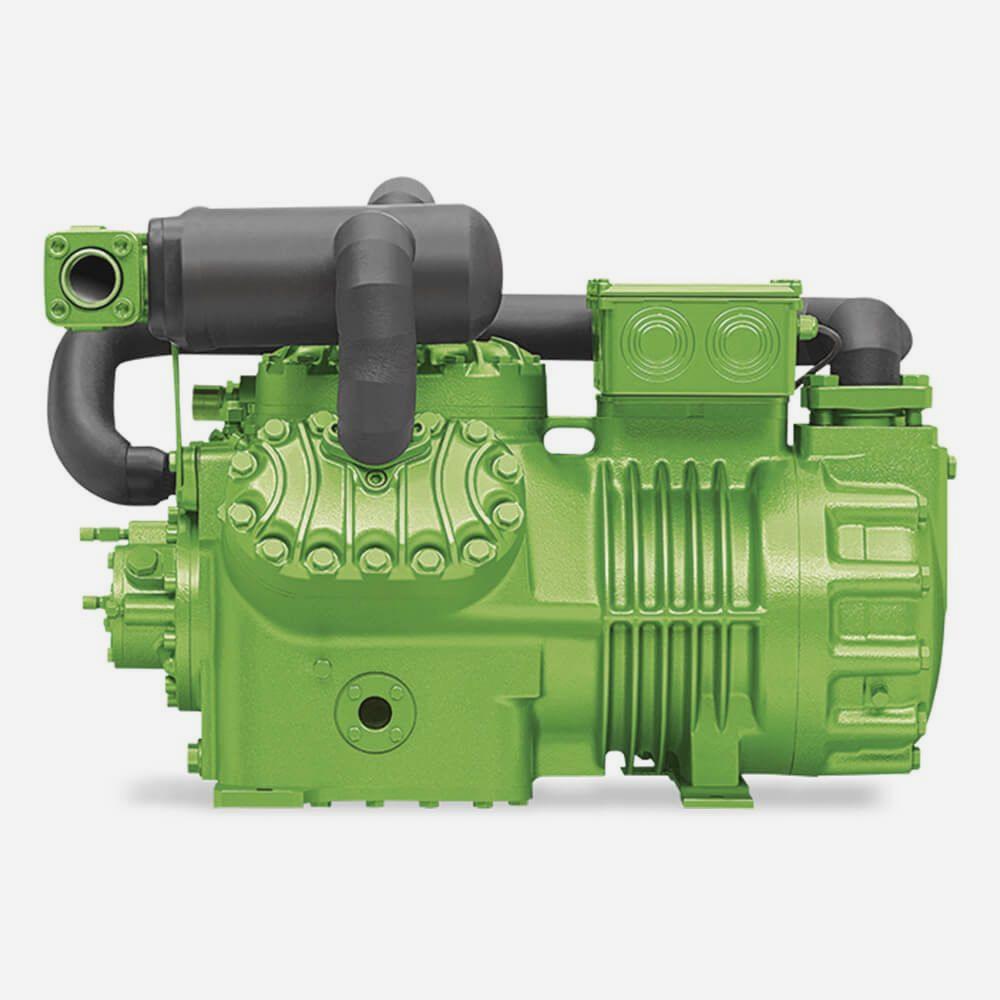

Поршневые компрессоры

Рабочий механизм поршневых компрессоров представляет собой цилиндр с одним либо двумя поршнями. Последние совершают цикличные возвратно-поступательные движения. В процессе перемещения, газ сжимается и выгружается через клапан. Оборудование может содержать один, два или больше цилиндров, также называемых ступенями. При большем числе цилиндров, достигают более высоких значений давления.

В зависимости от количества ступеней, поршневые компрессоры могут быть одно-, двух- или многоступенчатыми. Кроме того, агрегаты бывают с односторонним и двусторонним всасыванием, с горизонтальным, вертикальным, У-образным расположением цилиндров, с масляной смазкой или применением поршневых колец из композиционных материалов в качестве уплотнений.

Винтовые компрессоры

Это оборудование относится к ротационным компрессорным агрегатам. Обладает высокой эксплуатационной надежностью, компактными размерами, экономичным потреблением электроэнергии. Винтовые компрессоры также отличаются более тихой работой ввиду меньшей вибрации.

Основные рабочие элементы машин – основной и вспомогательный винтовые роторы с сопряженными зубцами. Работа винтового компрессора основана на периодическом заборе газа, поступающего из входного отверстия, создании газового кармана и последующем уменьшении его объема. В результате газ сжимается и выпускается в систему.

Винтовые компрессоры могут содержать одну или две винтовые пары (то есть быть одно- и двухступенчатыми, соответственно), оснащаться ременным или прямым приводом, быть маслозаполненными или сухого типа. Все это учитывается при выборе оборудования.

Спиральные компрессоры

Компрессорный агрегат этого вида содержит две взаимодействующие между собой спирали, из которых одна остается неподвижной, а вторая эксцентрически движется, не вращаясь. В результате рабочая среда перемещается из всасывающей полости в нагнетающую. К плюсам такой машины относятся высокая объемная эффективность, низкие вибрации и уровень шума, малая пульсация при сжатии газа.
