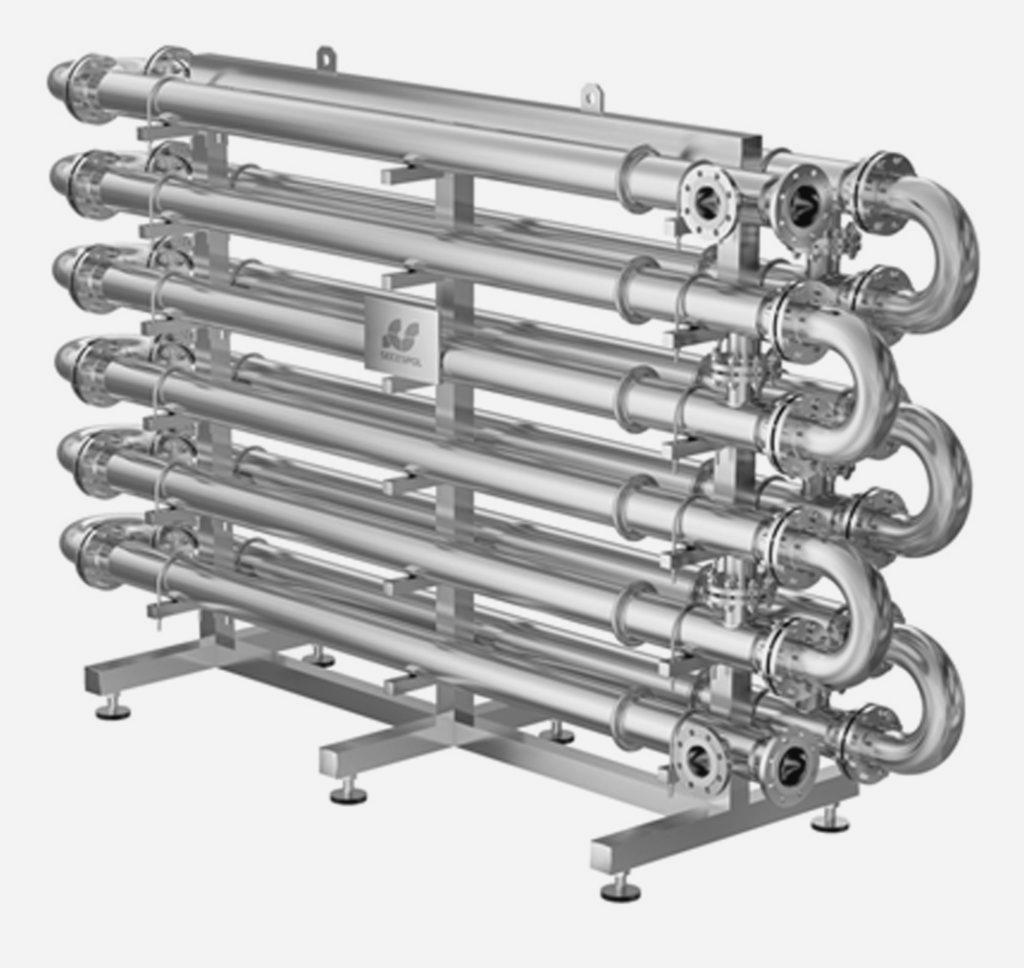

Кожухотрубные теплообменники относятся к теплообменному оборудованию рекуперативного типа. Это аппараты, работающие в широчайшем диапазоне тепловой мощности и давлений. Поэтому они востребованы главным образом в промышленной области, на объектах жилищно-коммунального хозяйства. Характерная черта подобных устройств – габаритные размеры.
Основные особенности конструкции
Кожухотрубные теплообменники выпускаются в широком спектре конструктивных исполнений. Вместе с тем оборудование имеет базовые компоненты, которые обеспечивают теплопередачу между средами с разной температурой.
Кожух. Представляет собой цилиндрический корпус, в пространстве которого происходят все теплообменные и сопутствующие им процессы. Здесь размещены основные конструктивные и вспомогательные элементы. Кожух выполнен в виде металлической емкости, со съемными или неразборными крышками в торцах, а также с патрубками для подключения трубопроводов и дренажа. В зависимости от модели, корпус может содержать сильфонные или линзовые компенсаторы, а также другие функциональные компоненты.
Трубный пучок. Включает фиксированное количество труб, располагаемых в продольном направлении аппарата и предназначенных для пропуска теплоносителя. Они могут выполняться в виде прямых или U-образных трубок разного диаметра. От площади трубной поверхности во многом зависит тепловая производительность оборудования. Для увеличения эффективности теплоотдачи, трубы часто изготавливают с оребрением. Такое решение позволяет не только увеличивать теплообменную поверхность, но и создавать большую турбулентность потока.
Элементы для фиксации труб. К ним относятся трубные решетки, устанавливаемые в торце теплообменника и внутренние поперечные перегородки. Последние отсутствуют в одноходовых моделях и разнятся по количеству в многоходовых версиях.
Помимо этого, конструкция теплообменного оборудования включает опоры и монтажные крепления.
Как выбрать кожухотрубный теплообменник
Принцип подбора модели основан на определении типа аппарата, расчете и последующем сравнении расчетных характеристик кожухотрубного теплообменника с параметрами серийного оборудования. В первую очередь – это площадь теплообменной поверхности труб, диаметр кожуха, расход теплоносителя, количество ходов и другие величины.
Также первостепенное значение при подборе модели имеет тип теплообменного аппарата. Важно, будет это испаритель, подогреватель, конденсатор или холодильник, поскольку каждое оборудование работает в принципиально разных условиях. Так, в холодильниках кипит хладагент, тогда как в испарителях и конденсаторах происходит смена агрегатных состояний среды: в первых жидкость преобразуется в пар, во вторых происходят обратные процессы. Конструирование теплообменного оборудования ведется в зависимости от типа теплообменного аппарата.
Кроме технических характеристик и типа оборудования, на выбор кожухотрубного теплообменника влияет способ его установки. Аппараты могут располагаться вертикально или горизонтально.
