Теплообменник – важный узел котельного оборудования, который на 90 % влияет на экономичность и энергетическую эффективность отопительной установки. На нем завязаны процессы нагрева, и именно от этого устройства зависит конструкция и назначение котла. Теплообменный аппарат обеспечивает теплообмен между нагретым (жидким/газовым) и более холодным теплоносителем. Как результат, в системы отопления и ГВС поступает вода необходимой температуры.
Типы котельного оборудования
Основная задача любого котла состоит в приготовлении теплоносителя в точном соответствии с установленным температурным режимом. Вместе с тем нагрев рабочей среды может предусматривать передачу тепловой энергии в пределах одного или двух водяных контуров. В первом случае вода нагревается за счет передачи тепла, при сгорании газового топлива, после чего она подается в отопительную систему. Во втором – дополнительно происходит теплообмен между нагретой и холодной санитарной водой для ГВС. В связи с этим различают два типа котлов:
- одноконтурные
- двухконтурные
Конструкция одноконтурного котла включает один теплообменник, работающий на систему отопления. Двухконтурный может содержать один совмещенный или два отдельных теплообменных узла, которые обеспечивают нагрев жидкой среды для нужд отопления и горячего водоснабжения. При этом водяные контуры физически изолированы и напрямую не контактируют между собой.
Виды теплообменников для котлов
Чтобы котел соответствовал конкретным эксплуатационным нуждам, используют теплообменные аппараты с разным принципом теплопередачи:
- первичные
- вторичные
- совмещенные
Первичное устройство, такое как теплообменник для котлов Vaillant, предназначено для нагрева воды, путем теплопередачи от газа к жидкости. Такие модели устанавливают в одноконтурных котлах или используют в двухконтурных котельных агрегатах, для приготовления основного теплоносителя.

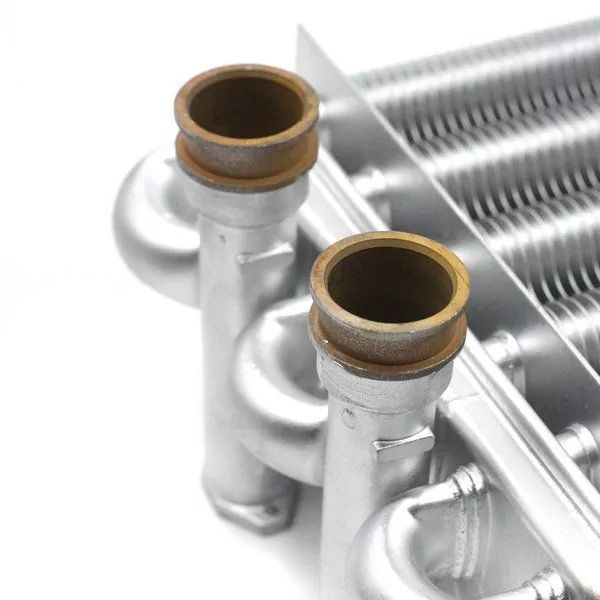

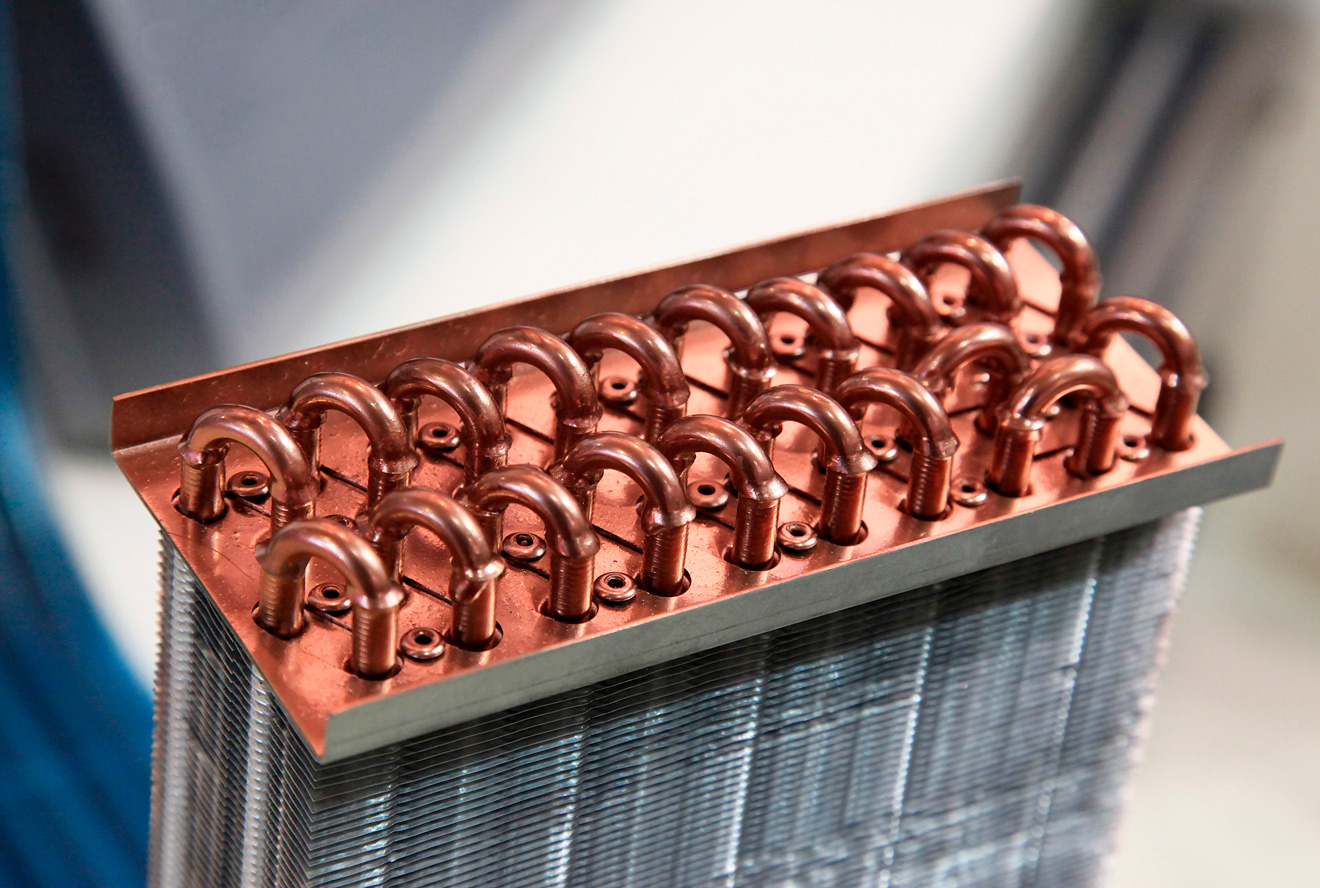

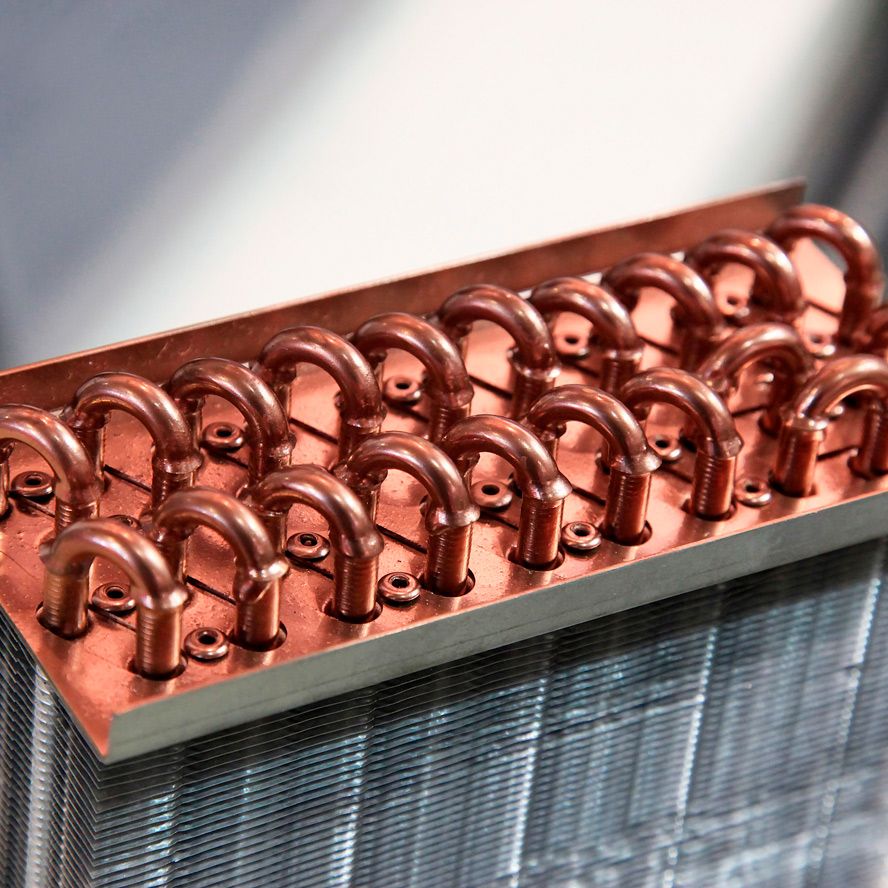

Конструктивно первичный теплообменник состоит из медной трубы определенного диаметра, согнутой в одной плоскости в виде змеевика. На его поверхности закреплены медные пластины. Длина трубы и количество пластинчатых элементов определяют мощность теплообменного узла. Чтобы предупредить коррозию, на поверхность аппарата наносят специальное покрытие. По своей конструкции все первичные/основные теплообменники аналогичны. Основные отличия между моделями состоят в общих габаритах, мощности и способе подключения змеевика.
Вторичные аппараты, например, пластинчатый теплообменник для котлов Koreastar, нагревают воду для ГВС посредством передачи тепловой энергии от теплоносителя контура отопления. Теплообмен происходит через поверхности тонких металлических пластин, разделяющих две жидкостные среды. Как правило, пластинчатые элементы выполняют из нержавейки. Потоки теплоносителя и нагреваемой воды для ГВС движутся в разные стороны, навстречу друг другу. Мощность вторичного теплообменного устройства определяет количество пластин, соединенных между собой в единый пакет припоем. С увеличением числа пластинчатых элементов, повышается тепловая мощность устройства.

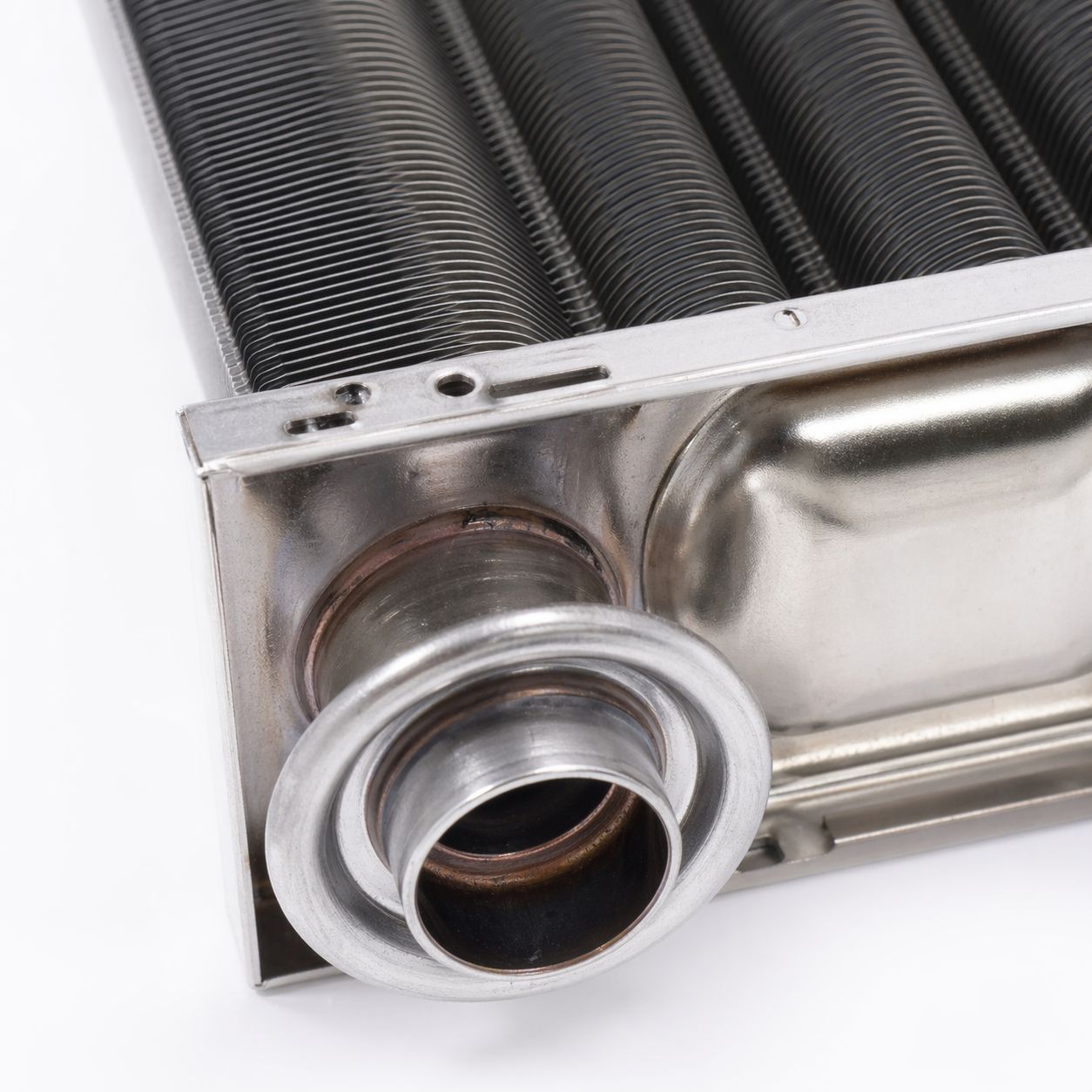

Совмещенный теплообменный аппарат, называемый битермическим, объединяет в себе два водяных контура – на отопление и ГВС. Соответственно, он обеспечивает двойной теплообмен: вначале от сгораемого газового топлива к теплоносителю, затем от теплоносителя к нагреваемой воде для ГВС. Примером такого решения может служить битермический теплообменник для котлов Unical, Roda – компактный, высокоэффективный аппарат, рассчитанный на длительное использование.
Конструкция совмещенного теплообменного узла состоит из коаксиальной трубы, на внешней стороне которой напаяны пластины из меди. Коаксиальная труба – это конструкция «труба в трубе» – по внутренней течет нагреваемая вода для ГВС, а в пространстве между наружной и внутренней трубой движется теплоноситель системы отопления. Такое решение исключает необходимость в гидроузлах, таких как 3-ходовой клапан и вторичный теплообменный узел. Это, в свою очередь, увеличивает надежность, уменьшает стоимость и габариты котла. В то же время битермические аппараты чувствительны к качеству воды.
Критерии выбора теплообменника для котла
Подытоживая сказанное выше, обозначим основные факторы, влияющие на выбор теплообменника. К ним относятся:
- тепловая мощность, необходимая для нагрева теплоносителя
- тип котла – одноконтурный, двухконтурный
- габаритные размеры и способ присоединения
В целом, при замене вышедшего из строя теплообменника важно устанавливать новые теплообменные устройства с идентичными характеристиками и принципом работы. Более того, необходимо выбирать модель, предназначенную для котельной установки конкретной марки. Например, теплообменник для котлов Protherm либо аппарат, разработанный для котлов Bosch. Это обеспечит корректную, эффективную и безопасную работу системы отопления и горячего водоснабжения.
Обзор лучших предложений на рынке
Лучший теплообменник – это тот, который отвечает требованиям эксплуатации, работает стабильно и долго. Поэтому на нашем сайте представлены надежные и долговечные аппараты высокого качества. Они соответствуют требованиям действующих ГОСТов, отвечают стандартам безопасности и прочности.
В числе актуальных предложений – первичные, вторичные, битермические теплообменники для газовых котлов более чем 70 мировых брендов, предлагающих эталонную продукцию в своей нише. Среди торговых марок: итальянские Baxi, Zilmet и Ariston, немецкие Viessmann, Bosch и Buderus, французская De Dietrich, словацкая Protherm, шотландская Huber, а также другие бренды, находящихся в авангарде предложений для систем отопления и горячего водоснабжения.
Отличные рекомендации от потребителя получили теплообменники марок Viessmann, Vaillant, Hubert. Устойчивым спросом пользуются изделия итальянских производителей Immergas, Hermann и Italtherm. И это лишь небольшая часть оригинальной продукции, подтвердившей на практике высокую надежность, качество и тепловую эффективность.
