Решили заказать разборной пластинчатый или паяный теплообменник и отправили данные в разные компании для расчета, а в итоге получили разные по цене и характеристикам предложения? Так бывает, разница в расчетах объясняется несколькими причинами:
- Продукция разных брендов может существенно отличаться по стоимости
- При расчете проектировщик учитывал дополнительный функционал. Например, фильтры для очистки воды
- Подобран более дорогой материал пластин или уплотнений
Каждый может самостоятельно проверить расчеты и выбрать лучший, из предложенных вариантов теплообменного оборудования.
Проверка расчета теплообменника
Калькуляторы, которые многие фирмы размещают на сайтах, дают приблизительные данные расчетов и не учитывают много важных параметров. Поэтому при проверке расчета теплообменника, обращайте внимание на основные характеристики.

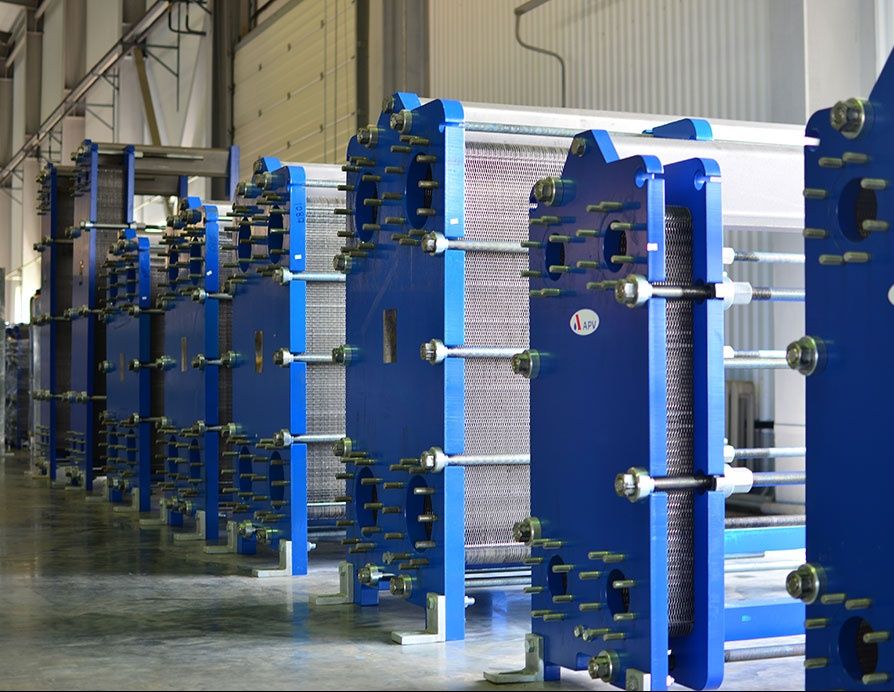

Площадь теплообмена
Площадь теплообмена – основной параметр теплообменника, который обозначает его мощность и производительность. Определить примерную площадь теплообмена можно умножив площадь теплообмена одной пластины на количество пластин в пакете.
Но при определении площади теплообмена оборудования, также надо учитывать потери давления, скорость движения и коэффициенты теплопередачи теплоносителей, расположение каналов пластин.
Теплообменники, которые отличаются по площади теплообмена более, чем на 15 процентов – это разное по мощности и производительности оборудование. Его некорректно сравнивать по стоимости. Значит при расчетах не были учтены какие-то исходные параметры. Необходимо убедиться, что предложенная модель теплообменника соответствует конкретно вашим техническим и эксплуатационным требованиям.
Размер и вес теплообменника
Если, сравнивая предложенные модели, вы отметили, что одна из них существенно меньше по габаритам или весу, то надо проверить характеристики оборудования. Важно выяснить, за счет чего уменьшен вес и размер. Может быть в расчете была допущена ошибка. У теплообменников, схожих по рабочим параметрам, габариты и вес отличаются незначительно.

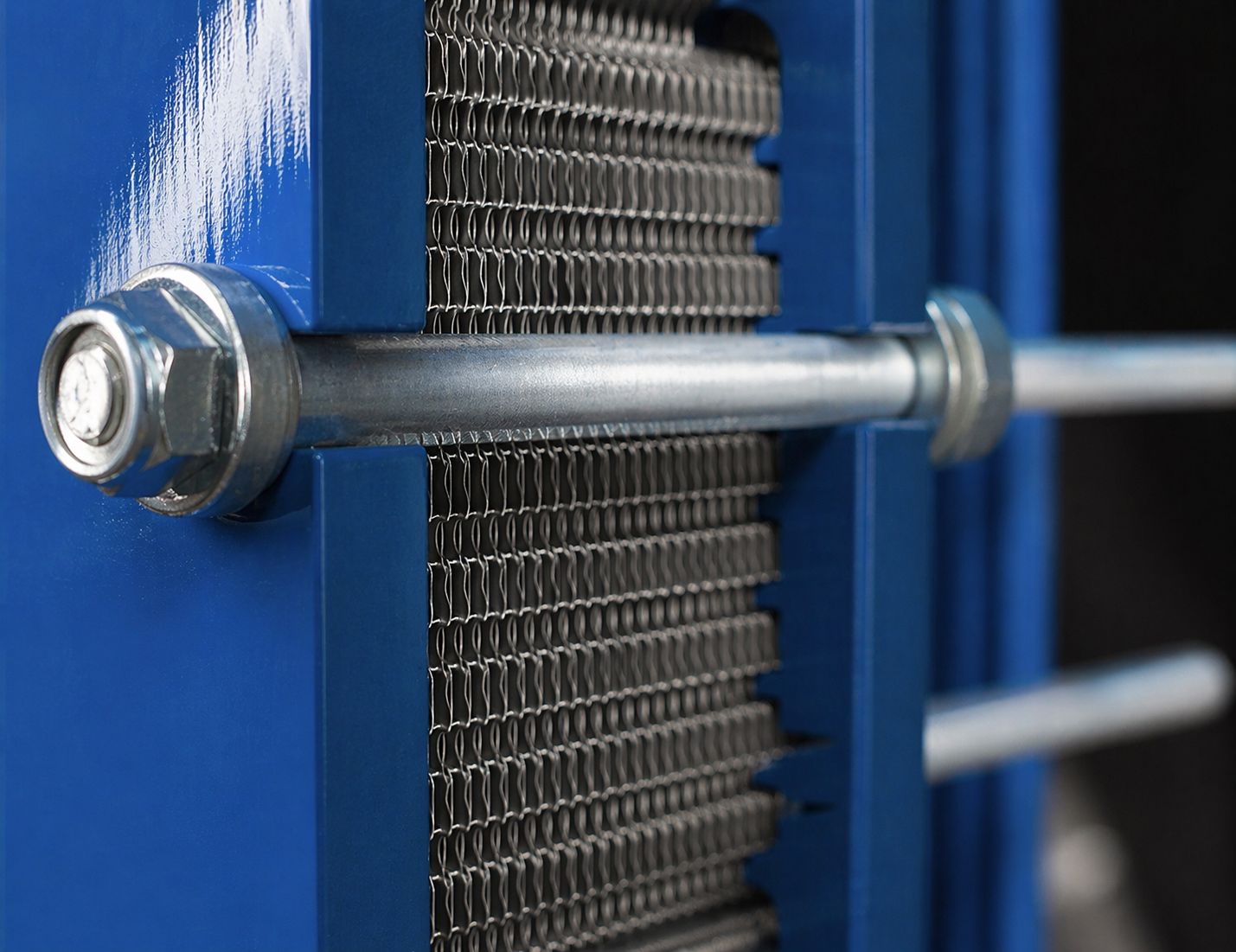

Рабочее давление и характеристики пластин теплообменника
Давление, которое могут выдержать пластины и монтажные соединения теплообменника – важная техническая характеристика оборудования. Если теплообменник подключается к центральным снабжающим сетям, параметры рабочего давления указаны в ТУ подключения, выданных снабжающей компанией.
Если этих данных нет, то при расчете принимается минимальное рабочее давление в 10 Атм. От выбранного рабочего давления будет зависеть толщина пластин теплообменника. Чем давление в инженерной системе выше, тем толще нужен материал пластины. Чем больше материала нужно для производства пластины, тем оборудование дороже.
Специалисты рекомендуют учитывать параметра рабочего давления теплообменника при расчете на 5 процентов больше. Это нужно для того, чтобы предупредить риски гидроудара, возможности протечек, при резких перепадах давления теплоносителя.
Соответствие диаметров монтажных подключений
Диаметр монтажного подключения портов теплообменника может быть равным или на 1 типоразмер меньше, чем диаметр подключаемого подающего и принимающего трубопровода.
Для систем горячего водоснабжения, диаметр трубопровода должен быть на один типоразмер больше, чем диаметр порта теплообменного оборудования.
Большая разница в диаметре подключения может привести к гидроудару, протечкам, разгерметизации соединений и деформации уплотнителей.
Важно, чтобы скорость теплоносителя в портах соединения не менялась больше, чем 3 - 4 м/с. Большая разница диаметров подключения теплообменника и трубопровода существенно снижает производительность оборудования.
Выбор материала пластин и уплотнений теплообменника
Материал пластин и уплотнений выбирается, с учетом характеристик теплоносителя. Имеет значение степень загрязнения воды, соленость, наличие щелочных включений. Для агрессивных сред следует выбирать пластины из титана или коррозийно стойкого сплава Hastelloy.
Для городских тепловых сетей, рекомендуется приобретать пластины из очищенной нержавеющей стали марки 316, она более устойчива к ржавчине и коррозии, чем сталь марки 304.
Материал уплотнений подбирается, с учетом предельных рабочих температур теплообменника и агрессивности теплоносителя.
Обязательно проверяйте сертификаты соответствия. Некоторые производители могут предлагать пластины из более дешевых материалов, позиционируя их как более дорогие.

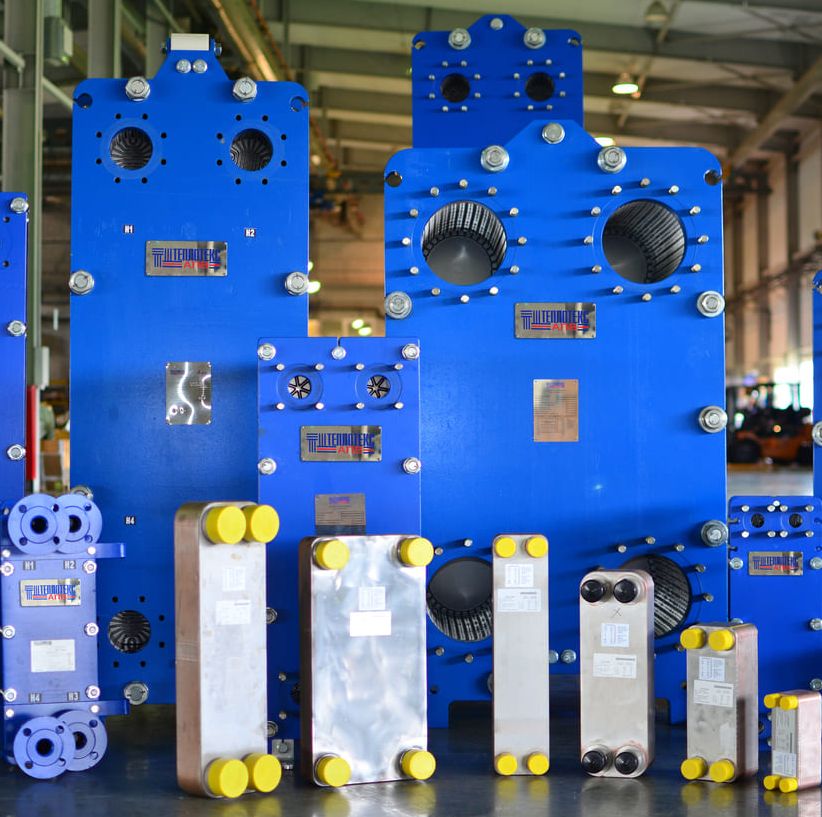

Наименования компаний производителей теплообменного оборудования
Стараясь сэкономить, многие покупатели останавливают свой выбор на малоизвестных китайских брендах. Если обращать внимание только на технические характеристики, то они мало, чем отличаются от параметров теплообменников известных брендов, таких как Alfa Laval или Fischer.
Но надо учитывать, что европейские компании регулярно тестируют качество продукции, гарантируя термин эксплуатации оборудования от 20 лет и более. Чего нельзя сказать о малоизвестных фирмах из Китая.
Доверием у покупателей пользуется и продукция компаний из России, таких как Этра или Ридан. Эти производители обеспечивают широкий ассортимент комплектующих для ремонта, модернизации, ТО теплообменников и отличаются высоким качеством продукции.
Компании-производители обеспечивают наличие нужных деталей для ремонта, не надо искать месяцами деталь или уплотнение, чтобы заменить одну пластину или устранить протечку.
Опытные мастера практикуют одно простое правило при выборе модели теплообменника – заказывают расчет на одну и ту же модель, от одного и того же бренда в нескольких компаниях, а потом, полученные расчеты отправляют другому продавцу оборудования. Если специалист грамотно и подробно объяснит, почему расчеты отличаются и предложит на выбор несколько похожих вариантов оборудования по разной стоимости, то такой компании можно доверять.
