Теплообменники – неотъемлемый элемент многих инженерных систем и технологических процессов. Обеспечивая теплообмен между средами, аппараты поддерживают заданную температуру теплоносителя, который подается в систему отопления, вентиляции, горячего водоснабжения или используется для иных нужд. Многообразие применений обусловило разработку огромного количества теплообменных аппаратов.
О том, какие разновидности теплообменников представлены в нашем ассортименте и для чего они применяются, рассказываем в статье.
Разновидности теплообменников
Теплообменник 24 предлагает сертифицированные теплообменные аппараты с прямой поставкой от изготовителя. На правах официального дилера мы реализуем оригинальные изделия ведущих российских и зарубежных брендов. В каталоге теплообменники разных:
- Конструкций – разборные пластинчатые, неразборные паяные и сварные, кожухотрубные, биметрические
- Типов – стандартные, конденсаторы, испарители, маслоохладители, ресиверы
- Применений – для котельных, бассейнов, систем отопления, вентиляции, ГВС, пищевых предприятий
Каждая группа продукции включает модели, работающие с разными рабочими средами, в определенном диапазоне мощности и температур. Например, кожухотрубный испаритель Alfa Laval DM2-416-2 рассчитан на работу с водой, гликолем или фреоном (R407F, R404a, R507, R134a). Аппарат производительностью 396 кВт широко востребован в системах охлаждения коммерческого и промышленного назначения, при рабочих температурах -10…-40 °С.
Примером более узкого назначения – для интеграции с газовым котельным оборудованием – может служить битермический теплообменник для котлов Ferroli мощностью 32 кВт. Это аппарат, обеспечивающий приготовление теплоносителя для системы отопления и нагрев воды для ГВС. Компактное, специализированное и максимально эффективное решение в своем круге применений. В этом же сегменте представлены теплообменники для котлов других известных марок, в том числе Immergas, Termomax, Ariston, Viessmann и пр.
Со всем перечнем предложений для установки в газовые котлы можно ознакомиться в разделе "Теплообменники для газовых котлов".

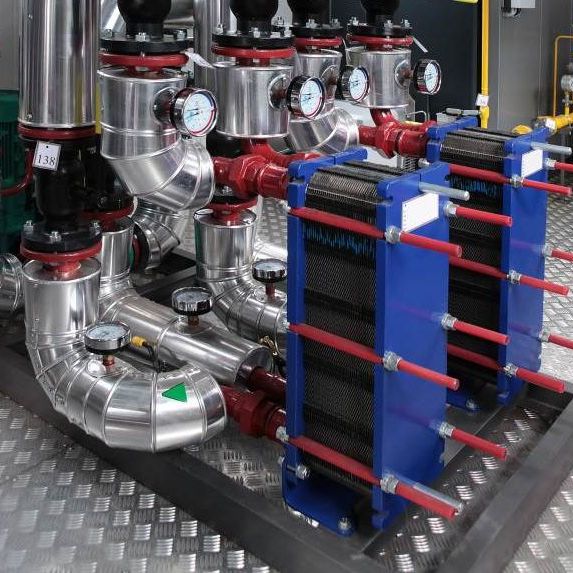

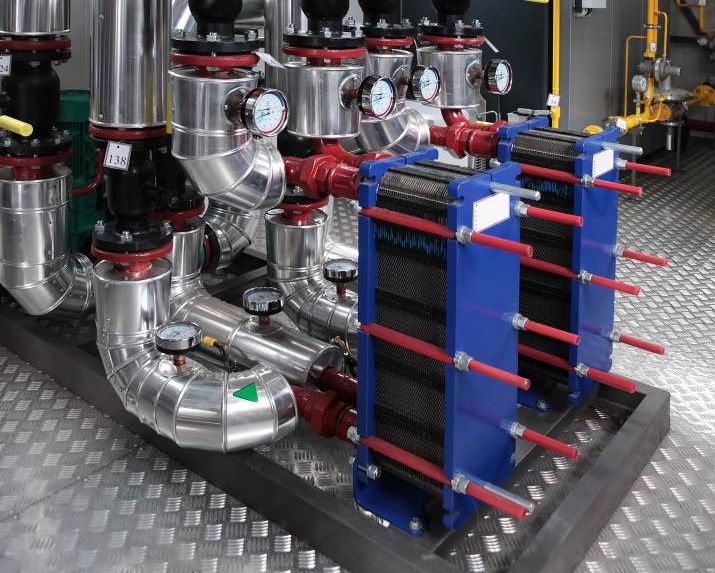

Разборные пластинчатые теплообменники
Пластинчатые теплообменные аппараты с разборной конструкцией относятся к универсальным решениям в области теплообмена. Это аппараты, которые объединяют в себе множество достоинств:
- простую конструкцию
- высокую тепловую эффективность
- гибкую конфигурацию
- абсолютную ремонтопригодность
- простое обслуживание и очистку
Основной рабочий элемент в аппаратах этого типа – тонкая металлическая пластина с рифленой поверхностью, располагаемая на раме с верхней и нижней направляющими между неподвижной и подвижной вертикальными плитами. Пластинчатые элементы стягиваются шпильками в общий пакет. При этом между ними располагаются эластичные уплотнители, благодаря чему обеспечивается герметичность каналов.
Число и размер теплообменных пластин определяет общую производительность аппарата. Изменяя их количество, можно при необходимости увеличивать тепловую эффективность модели. Например, модель Sondex S21, в зависимости от технических требований, может иметь от 7 до 317 пластин, устанавливаемых на раму разной длины. Идеальное решение, которое адаптируется под задачи ЖКХ, ГВС, ЦТП, многоквартирных домов, различных производственных нужд. Это наглядный пример того, что гибкость конфигурации – одно из главных преимуществ пластинчатых теплообменных аппаратов.

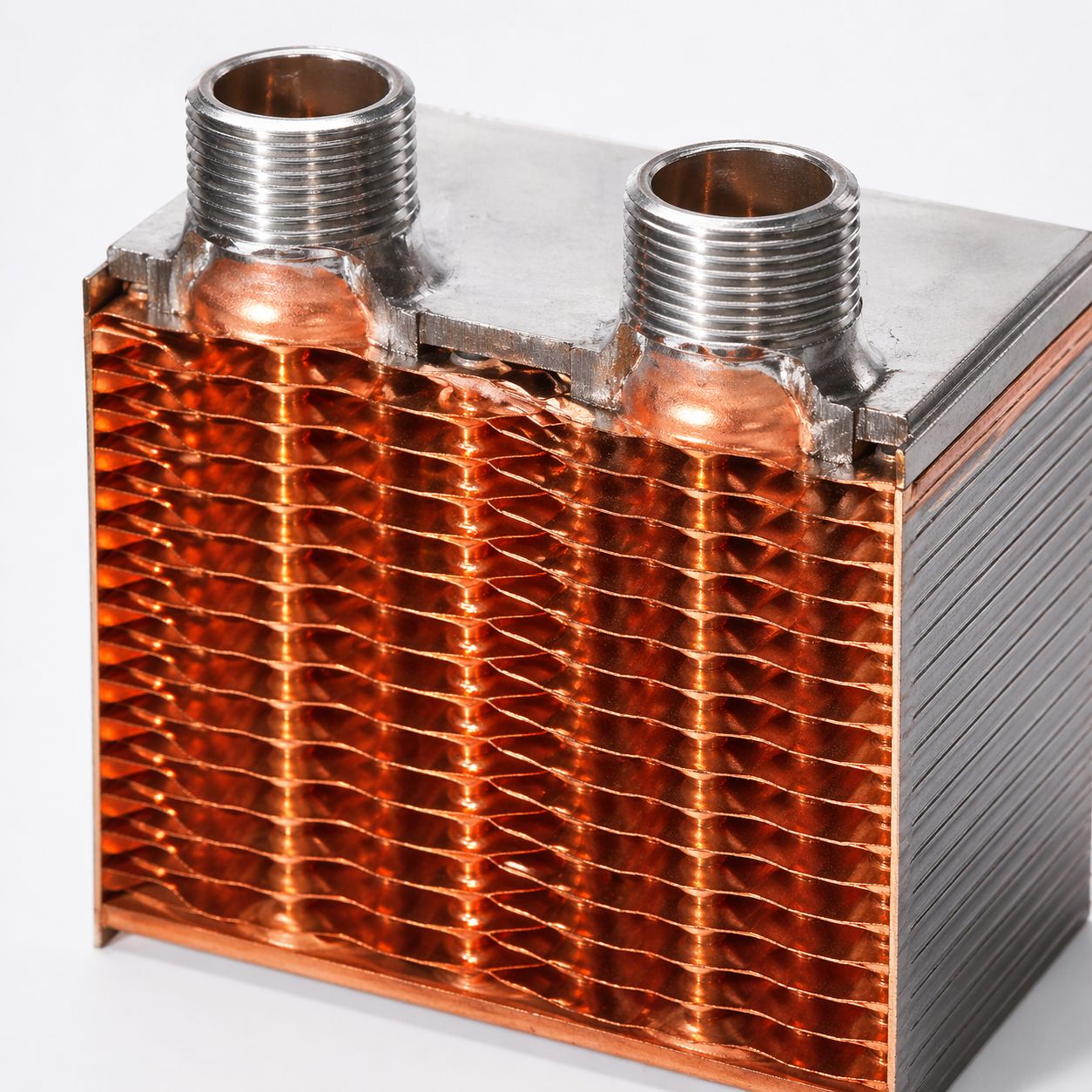

Неразборные паяные теплообменники
Это категория теплообменных аппаратов с пластинчатыми элементами, соединенными между собой медным или никелевым припоем. Принцип работы аналогичен разборному варианту оборудования. Главные отличия паяных теплообменников – фиксированное количество пластин, привариваемые патрубки на входной и выходной линиях, а также более прочная и жесткая конструкция. Такое оборудование представляет собой единый, неизменный, герметичный блок.
Паяные теплообменники проигрывают разборным версиям в эксплуатационной гибкости и доступности к качественной очистке. Кроме того, они не подлежат ремонту, лишены возможности качественной промывки с визуальным контролем результата. Вместе с тем аппараты этого типа работают в большем диапазоне характеристик, включая параметры давления и температуры рабочих сред. Например, паяный пластинчатый теплообменник SWEP DV200, выполненный из нержавеющей стали, рассчитан на температуру до +200 °С и классы давлений S (стандартный), М (Средний) и Н (высокий), согласно EN 13345.
Поэтому теплообменники на пайке выбирают, с учетом технических требований, причем преимущественно для децентрализованных систем теплоснабжения. То есть для ситуаций, когда источником тепла выступает автономный бытовой котел. Например, для устройства теплого пола, индивидуальной системы отопления и ГВС.
Кожухотрубные теплообменники
Аппараты этого типа выполнены в виде конструкции из труб, заключенных в корпус (кожух). Они могут работать с жидкостными и паровыми средами, функционировать по принципу прямого теплообмена, с передачей тепла через поверхность труб или представлять собой более сложные конструкции, такие как кожухотрубный испаритель Alfa Laval FEV-HP 2206, с рабочим давлением 18 бар и производительностью 402 кВт. Модель разработана в составе серии FEV-HP, с общим диапазоном мощности 250–5000 кВт и предназначена для широкого промышленного применения в системах кондиционирования и охлаждения. Высокоэффективна при малой разнице температур (диапазон испарения 0…+10 °С).
Другой характерный пример кожухотрубных теплообменников – четырехходовой (вода) маслоохладитель Refkar RYG 170/1395-4P с площадью теплопередачи 5,88 м2. Конструкция аппарата включает стальной корпус (кожух), литые крышки GGG, теплообменные трубки из меди, обеспечивающей максимально эффективный теплообмен. Кроме того, в теплообменнике использованы безасбестовые прокладки, выполненные из клингерита.
В разделе "Кожухотрубные теплообменники" можно выбрать модель, подходящую под конкретные технические требования и условия эксплуатации.
