Теплообменники для газовых котлов

Теплообменник – один из главных функциональных узлов газового котла. Расположенный смежно с топочной камерой, он обеспечивает нагрев воды для подачи в систему отопления и горячего водоснабжения. Теплообменные устройства напрямую влияют на экономичность и энергоэффективность котельного оборудования. Поэтому при некорректной работе и невозможности ремонта, аппарат необходимо заменить.

Основные виды теплообменников для газовых котлов

Встраиваемые теплообменные устройства, предназначенные для установки в котлы, бывают разных видов. Это напрямую связано с назначением котлоагрегатов. В частности, одни (одноконтурные) рассчитаны на приготовление теплоносителя исключительно для отопительной системы, другие (двухконтурные) дополнительно нагревают воду для ГВС. В связи с этим теплообменники делят на следующие виды:

• Первичный – основной, обеспечивающий теплообмен между продуктами сгорания в топочной камере и рабочей средой, для ее нагрева и последующей подачи в систему отопления; основной теплообменник располагается смежно с топкой
• Вторичный – связан с первичным теплообменным узлом, из которого по трубам поступает горячий теплоноситель, для нагрева холодной воды; как правило, при работе котла в режиме горячего водоснабжения, поддержка системы отопления временно прерывается
• Совмещенный – теплообменник «два в одном» или «труба в трубе», называемый битермическим; аппарат, который позволяет одновременно подогревать воду для отопительного контура и контура ГВС; такое решение заметно снижает стоимость и габариты котла, но в то же время требует хорошего качества воды для минимизации отложений

При эксплуатации, теплообменные узлы необходимо периодически очищать, а при низком качестве воды, рекомендуется дополнительно устанавливать электромагнитные умягчители и водяные фильтры. Эти несложные мероприятия позволят сохранить эффективную работу котлоагрегата и в целом обеспечить стабильное функционирование системы.

Конструкция теплообменников для газовых котлов

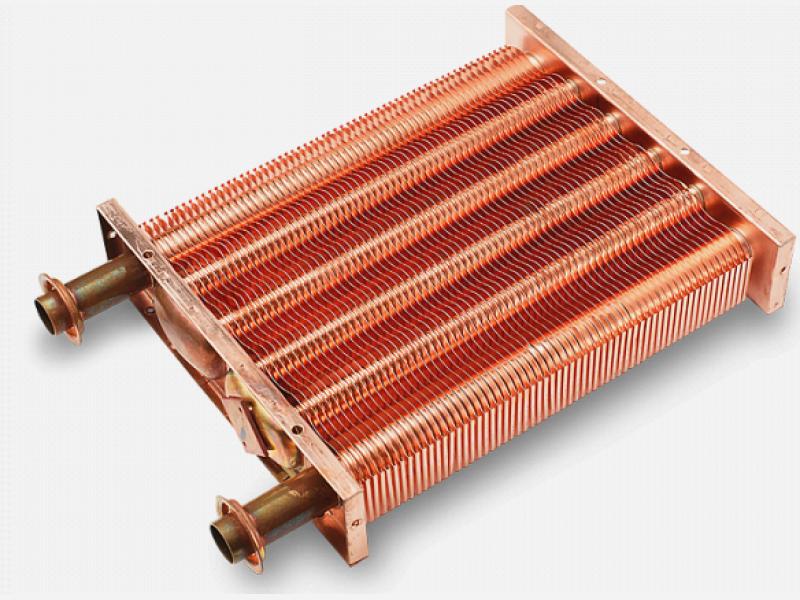

Первичные теплообменники имеют в основном идентичную конструкцию – змеевик из медной трубы с наваренными на наружную поверхность тонкими пластинами. При этом труба согнута в одной плоскости. В зависимости от типа котла, требуемой тепловой мощности и расхода, теплообменные узлы отличаются общими габаритами и диаметром проходного сечения.

Вторичные – это преимущественно паяные теплообменники. Конструкция состоит из рифленых пластин, соединенных в единый блок посредством пайки. Теплообменные аппараты этого типа отличаются высокой эффективностью теплообмена, малым внутренним объемом и компактной конструкцией.

Битермические теплообменники выполняют по принципу двухтрубной коаксиальной трубы – внутренняя предназначена для пропуска среды на контур ГВС, наружная – для подачи теплоносителя в отопительную систему. При этом обеспечивается одновременный нагрев холодной воды для системы горячего водоснабжения.
